ยานพาหนะสมัยใหม่พึ่งพาระบบไฟฟ้าที่ซับซ้อนมากขึ้นในการจ่ายไฟให้แสงสว่าง หน่วย HVAC ระบบสาระบันเทิง พัดลมไฟฟ้า ปั๊มเชื้อเพลิง ระบบจัดการแบตเตอรี่ และเทคโนโลยีช่วยเหลือผู้ขับขี่ขั้นสูง เนื่องจากภาระทางไฟฟ้าเพิ่มขึ้นอย่างต่อเนื่อง การป้องกันวงจรจากการโอเวอร์โหลดและการลัดวงจรจึงมีความสำคัญมากขึ้นกว่าที่เคย นี่คือที่กการออกแบบฟิวส์รีเลย์ยานยนต์มีบทบาทสำคัญ
รีเลย์ยานยนต์ที่ออกแบบโดยฟิวส์ผสมผสานความสามารถในการสลับของรีเลย์เข้ากับการป้องกันวงจรรวม นำเสนอโซลูชันขนาดกะทัดรัดและเชื่อถือได้สำหรับการใช้งานในยานยนต์สมัยใหม่ ในคู่มือนี้ เราจะสำรวจว่าการออกแบบฟิวส์รีเลย์ยานยนต์ทำงานอย่างไร ข้อดี เกณฑ์การคัดเลือก การใช้งานทั่วไป และเหตุใดจึงกลายเป็นโซลูชันที่ต้องการสำหรับผู้ผลิตยานยนต์และผู้วางระบบ
บทความนี้จะอธิบายหลักการทำงาน คุณประโยชน์ การใช้งาน และข้อควรพิจารณาในการเลือกฟิวส์ยานยนต์รีเลย์ นอกจากนี้ยังเน้นย้ำว่าการป้องกันฟิวส์ในตัวช่วยเพิ่มความปลอดภัยของยานพาหนะ ลดความซับซ้อนในการเดินสายไฟ ปรับปรุงประสิทธิภาพการบำรุงรักษา และสนับสนุนการทำงานที่เชื่อถือได้ในสภาพแวดล้อมที่มีความต้องการในยานยนต์

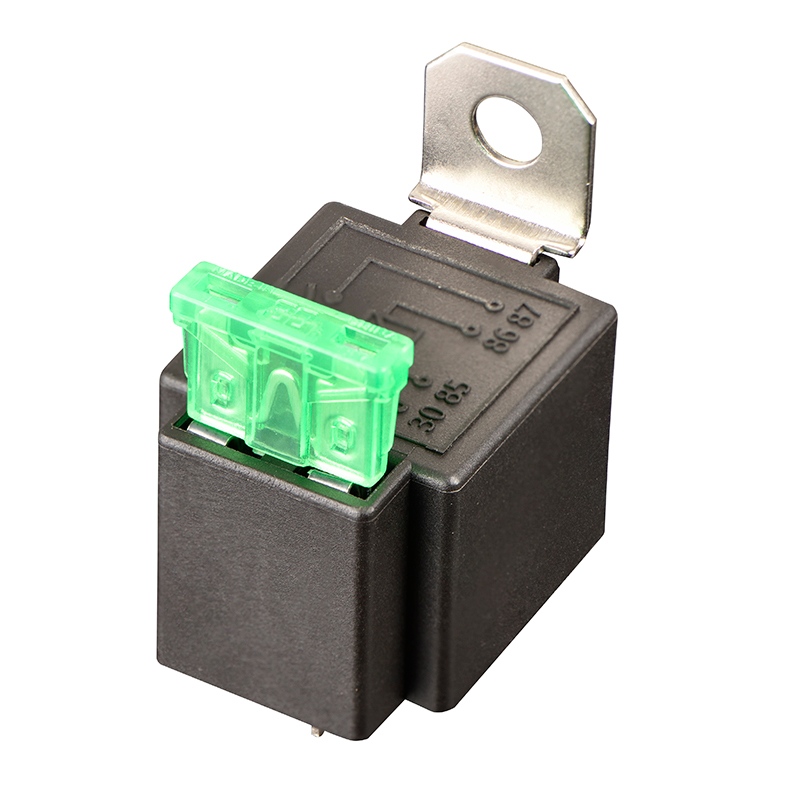

รีเลย์ยานยนต์แบบฟิวส์เป็นอุปกรณ์สวิตช์ระบบเครื่องกลไฟฟ้าหรืออิเล็กทรอนิกส์ที่รวมการป้องกันฟิวส์เข้ากับชุดรีเลย์ แทนที่จะใช้รีเลย์และตัวยึดฟิวส์แยกกัน การออกแบบที่รวมเข้าด้วยกันจะรวมฟังก์ชันทั้งสองไว้ในส่วนประกอบขนาดกะทัดรัดชิ้นเดียว
รีเลย์ควบคุมวงจรกระแสสูงผ่านสัญญาณควบคุมกระแสต่ำ ในขณะที่ฟิวส์ในตัวป้องกันวงจรจากการไหลของกระแสมากเกินไปที่เกิดจากการโอเวอร์โหลด สายไฟชำรุด หรือการลัดวงจร
วิธีการบูรณาการนี้ทำให้สถาปัตยกรรมไฟฟ้าของยานพาหนะง่ายขึ้น ในขณะเดียวกันก็เพิ่มความน่าเชื่อถือและความสามารถในการให้บริการ
| ส่วนประกอบ | ฟังก์ชั่นหลัก |
|---|---|
| คอยล์รีเลย์ | เปิดใช้งานกลไกการสลับ |
| รีเลย์หน้าสัมผัส | ควบคุมการไหลของกระแสไปยังโหลด |
| ฟิวส์แบบรวม | ปกป้องวงจรจากสภาวะกระแสเกิน |
| ที่อยู่อาศัย | ให้ฉนวนและรักษาสิ่งแวดล้อม |
หลักการทำงานค่อนข้างตรงไปตรงมา เมื่อสัญญาณควบคุมส่งพลังงานให้กับคอยล์รีเลย์ สนามแม่เหล็กจะถูกสร้างขึ้น แรงแม่เหล็กนี้จะเคลื่อนหน้าสัมผัสภายใน ทำให้กระแสไหลผ่านวงจรโหลด
หากสภาวะกระแสไฟฟ้าผิดปกติเกิดขึ้น เช่น ไฟฟ้าลัดวงจรหรืออุปกรณ์ขัดข้อง ฟิวส์ในตัวจะขัดขวางเส้นทางไฟฟ้าก่อนที่ความเสียหายจะลุกลามไปยังส่วนประกอบอื่นๆ
การออกแบบสองฟังก์ชันนี้ให้ทั้งการควบคุมและการป้องกันภายในยูนิตเดียว
ไฟฟ้าขัดข้องในรถยนต์อาจส่งผลให้ส่วนประกอบเสียหาย สายไฟร้อนเกินไป หรือแม้กระทั่งอันตรายจากไฟไหม้ การป้องกันฟิวส์ในตัวช่วยลดความเสี่ยงเหล่านี้ได้อย่างมากโดยให้การป้องกันกระแสไฟเกินทันที
ระบบแบบดั้งเดิมต้องใช้ซ็อกเก็ตรีเลย์ ตัวยึดฟิวส์ และสายเชื่อมต่อแยกกัน รีเลย์การออกแบบฟิวส์รวมองค์ประกอบเหล่านี้เข้าด้วยกัน ลดความซับซ้อนในการติดตั้งและข้อผิดพลาดในการเดินสายไฟที่อาจเกิดขึ้น
วิศวกรยานยนต์พยายามค้นหาวิธีเพิ่มพื้นที่ติดตั้งที่มีอยู่ให้สูงสุดอย่างต่อเนื่อง ชุดรีเลย์-ฟิวส์แบบรวมช่วยลดจำนวนส่วนประกอบและเพิ่มประสิทธิภาพการบรรจุหีบห่อ
การเชื่อมต่อน้อยลงหมายถึงจุดล้มเหลวน้อยลง ด้วยการลดขนาดเทอร์มินัลและอินเทอร์เฟซการเดินสายไฟ รีเลย์ออกแบบฟิวส์จึงปรับปรุงความน่าเชื่อถือของระบบโดยรวม
ช่างเทคนิคสามารถระบุและเปลี่ยนหน่วยรวมเพียงหน่วยเดียวได้อย่างง่ายดาย ช่วยลดเวลาในการวินิจฉัยและค่าบำรุงรักษา
| ผลประโยชน์ | ผลกระทบต่อระบบยานพาหนะ |
|---|---|
| การป้องกันแบบรวม | ป้องกันความเสียหายทางไฟฟ้า |
| การออกแบบที่กะทัดรัด | ช่วยประหยัดพื้นที่ในการติดตั้ง |
| จำนวนส่วนประกอบที่ต่ำกว่า | ลดความซับซ้อนในการประกอบ |
| การบำรุงรักษาที่รวดเร็วยิ่งขึ้น | ลดระยะเวลาการซ่อมให้สั้นลง |
| ปรับปรุงความน่าเชื่อถือ | ช่วยลดความล้มเหลวทางไฟฟ้า |
| คุณสมบัติ | รีเลย์การออกแบบฟิวส์ | รีเลย์ + ฟิวส์แบบดั้งเดิม |
|---|---|---|
| การนับส่วนประกอบ | ต่ำกว่า | สูงกว่า |
| ความซับซ้อนในการติดตั้ง | เรียบง่ายกว่า | ซับซ้อนมากขึ้น |
| ความต้องการพื้นที่ | กะทัดรัด | ใหญ่กว่า |
| ประสิทธิภาพการบำรุงรักษา | สูงกว่า | ปานกลาง |
| ข้อกำหนดการเดินสายไฟ | ลดลง | กว้างขวาง |
| ความน่าเชื่อถือของระบบ | ยอดเยี่ยม | ดี |
สำหรับแพลตฟอร์มยานพาหนะสมัยใหม่ รีเลย์การออกแบบฟิวส์แบบรวมมักจะให้โซลูชันที่มีประสิทธิภาพและคุ้มค่ามากกว่าเมื่อเปรียบเทียบกับการกำหนดค่าแบบเดิม
รีเลย์ยานยนต์แบบฟิวส์ใช้กันอย่างแพร่หลายทั่วทั้งระบบไฟฟ้าของยานพาหนะ
ความสามารถรอบด้านทำให้เหมาะสำหรับรถยนต์โดยสาร รถบรรทุก รถโดยสาร อุปกรณ์การเกษตร และยานยนต์อุตสาหกรรมเฉพาะทาง
การเลือกรีเลย์ที่เหมาะสมถือเป็นสิ่งสำคัญในการบรรลุความน่าเชื่อถือในระยะยาวและประสิทธิภาพสูงสุด
ตรวจสอบให้แน่ใจว่ารีเลย์สามารถรองรับกระแสโหลดทั้งแบบต่อเนื่องและสูงสุดได้อย่างปลอดภัย การเลือกรีเลย์ที่มีพิกัดต่ำเกินไปอาจส่งผลให้เกิดความล้มเหลวก่อนเวลาอันควร
ฟิวส์ควรให้การป้องกันที่เพียงพอในขณะเดียวกันก็หลีกเลี่ยงการเดินทางที่น่ารำคาญในระหว่างสภาวะการทำงานปกติ
การใช้งานในยานยนต์ส่วนใหญ่ใช้ระบบ 12V หรือ 24V ตรวจสอบความเข้ากันได้กับสถาปัตยกรรมไฟฟ้าของยานพาหนะ
สภาพแวดล้อมของยานยนต์ทำให้ส่วนประกอบสัมผัสกับแรงสั่นสะเทือน ฝุ่น ความชื้น สารเคมี และอุณหภูมิสุดขั้ว เลือกรีเลย์ที่ออกแบบมาสำหรับสภาวะการทำงานที่รุนแรง
การใช้งานที่แตกต่างกันอาจต้องมีการเตรียมการติดต่อแบบเปิดตามปกติ ปิดตามปกติ หรือเปลี่ยนแปลง
| ปัจจัยการคัดเลือก | ความสำคัญ |
|---|---|
| ความจุปัจจุบัน | ป้องกันความเสียหายจากการโอเวอร์โหลด |
| ค่าฟิวส์ | มั่นใจในการป้องกันที่เหมาะสม |
| ความเข้ากันได้ของแรงดันไฟฟ้า | รองรับการทำงานของระบบ |
| การจัดอันดับด้านสิ่งแวดล้อม | ช่วยเพิ่มความทนทาน |
| ประเภทการติดต่อ | ตรงกับข้อกำหนดการสมัคร |
แม้แต่รีเลย์คุณภาพสูงก็อาจล้มเหลวหากติดตั้งไม่ถูกต้อง ข้อผิดพลาดทั่วไป ได้แก่:
แนวทางปฏิบัติในการติดตั้งที่เหมาะสมช่วยเพิ่มอายุการใช้งานและความน่าเชื่อถือของระบบ
ในขณะที่ยานยนต์ไฟฟ้ายังคงเร่งความเร็ว เทคโนโลยีรีเลย์จึงมีการพัฒนาอย่างรวดเร็ว ผู้ผลิตมุ่งเน้นไปที่ความจุกระแสไฟที่สูงขึ้น ฟอร์มแฟคเตอร์ขนาดกะทัดรัด การวินิจฉัยอัจฉริยะ และความทนทานที่ได้รับการปรับปรุง
ยานพาหนะไฟฟ้าและระบบควบคุมอิเล็กทรอนิกส์ขั้นสูงกำลังผลักดันความต้องการโซลูชันการป้องกันแบบรวมที่สามารถรองรับสถาปัตยกรรมการกระจายพลังงานที่ซับซ้อนมากขึ้น
รีเลย์การออกแบบฟิวส์ในอนาคตคาดว่าจะมีความสามารถในการตรวจสอบที่เพิ่มขึ้น คุณสมบัติการบำรุงรักษาเชิงคาดการณ์ และความเข้ากันได้ที่ดีขึ้นกับเครือข่ายรถยนต์อัจฉริยะ
คำถามที่ 1: ข้อได้เปรียบหลักของ Fuse Design Automotive Relay คืออะไร
ข้อได้เปรียบหลักคือการรวมฟังก์ชันการป้องกันสวิตช์และวงจรไว้ในส่วนประกอบเดียว ช่วยลดความซับซ้อนในการเดินสายไฟพร้อมทั้งปรับปรุงความปลอดภัย
คำถามที่ 2: Fuse Design Automotive Relays สามารถใช้กับรถยนต์ไฟฟ้าได้หรือไม่
ใช่. มีการใช้กันมากขึ้นในระบบย่อยของรถยนต์ไฟฟ้าและไฮบริด ซึ่งการกระจายกำลังที่เชื่อถือได้และการป้องกันวงจรถือเป็นสิ่งสำคัญ
คำถามที่ 3: ฉันจะกำหนดระดับฟิวส์ที่ถูกต้องได้อย่างไร
ควรเลือกพิกัดฟิวส์ตามกระแสไฟฟ้าที่ใช้งาน คุณลักษณะไฟกระชาก และข้อกำหนดด้านความปลอดภัย
คำถามที่ 4: ชุดรีเลย์-ฟิวส์ในตัวมีความน่าเชื่อถือมากกว่าหรือไม่
ในหลาย ๆ แอปพลิเคชันใช่ การเดินสายที่น้อยลงและจุดเชื่อมต่อที่น้อยลงสามารถปรับปรุงความน่าเชื่อถือของระบบโดยรวมได้
คำถามที่ 5: อุตสาหกรรมใดบ้างที่ใช้รีเลย์การออกแบบฟิวส์นอกเหนือจากยานยนต์?
นอกจากนี้ยังใช้ในการขนส่งเชิงพาณิชย์ เครื่องจักรกลการเกษตร อุปกรณ์อุตสาหกรรม ระบบทางทะเล และยานพาหนะพิเศษ
รีเลย์ยานยนต์แบบฟิวส์นำเสนอการผสมผสานที่มีประสิทธิภาพระหว่างการป้องกันสวิตช์ไฟฟ้าและวงจร ทำให้เป็นโซลูชันที่มีคุณค่าสำหรับระบบยานพาหนะสมัยใหม่ ด้วยการลดการนับส่วนประกอบ ทำให้การติดตั้งง่ายขึ้น ปรับปรุงความน่าเชื่อถือ และเพิ่มความปลอดภัย รีเลย์เหล่านี้ช่วยให้ผู้ผลิตและวิศวกรสามารถตอบสนองความต้องการที่เพิ่มขึ้นของสถาปัตยกรรมไฟฟ้าของยานยนต์ในปัจจุบัน
ไม่ว่าคุณจะออกแบบรถยนต์โดยสาร ระบบขนส่งเชิงพาณิชย์ ยานพาหนะไฟฟ้า หรืออุปกรณ์เฉพาะทาง การเลือกฟิวส์ยานยนต์รีเลย์คุณภาพสูงสามารถมีส่วนสำคัญต่อประสิทธิภาพในระยะยาวและความปลอดภัยในการปฏิบัติงาน
