ระบบไฟฟ้าของยานยนต์ใช้รีเลย์เพื่อควบคุมการจ่ายไฟให้กับแสงสว่าง พัดลมระบายความร้อน เครื่องปรับอากาศ มอเตอร์ และโหลดทางไฟฟ้าอื่นๆ รีเลย์ที่เหมาะสมขึ้นอยู่กับกระแสไฟที่กำลังสวิตช์ ประเภทของโหลด พื้นที่ติดตั้งที่มีอยู่ และสภาพแวดล้อมการทำงาน
ความแตกต่างที่สำคัญระหว่างกรีเลย์ยานยนต์กระแสสูงและรีเลย์ยานยนต์มาตรฐานคือโหลดที่แต่ละการออกแบบมีจุดประสงค์เพื่อรองรับ แบบจำลองกระแสสูงได้รับการพัฒนาสำหรับการใช้งานที่ต้องการสวิตช์ไฟ ในขณะที่รีเลย์มาตรฐานอาจเพียงพอสำหรับวงจรกระแสต่ำและการควบคุมไฟฟ้าทั่วไป อย่างไรก็ตาม ความสามารถที่แท้จริงนั้นขึ้นอยู่กับข้อมูลจำเพาะของแต่ละรุ่นมากกว่าชื่อเพียงอย่างเดียว
สำหรับผู้ผลิตอุปกรณ์อิเล็กทรอนิกส์ในยานยนต์ การเลือกระหว่างทั้งสองต้องการมากกว่าการเปรียบเทียบกระแสไฟฟ้าที่กำหนด การกำหนดค่าหน้าสัมผัส กระแสกระชาก แรงดันไฟฟ้าของคอยล์ สภาวะความร้อน และข้อกำหนดในการติดตั้ง ยังส่งผลต่อการเลือกรีเลย์ด้วย
โดยปกติแล้วพิกัดกระแสจะเป็นข้อกำหนดแรกในการตรวจสอบเมื่อเลือกรีเลย์ยานยนต์ วงจรไฟส่องสว่าง พัดลม ปั๊ม และมอเตอร์อาจมีคุณลักษณะการทำงานและกระแสสตาร์ทที่แตกต่างกัน ดังนั้นรีเลย์จะต้องจับคู่กับโหลดไฟฟ้าจริง
รีเลย์ยานยนต์มาตรฐานสามารถทำงานได้ดีในวงจรภายในความสามารถในการสลับที่ระบุ เมื่อวงจรเกี่ยวข้องกับกระแสต่อเนื่องที่สูงกว่าหรือกระแสพุ่งเข้าจำนวนมาก อาจจำเป็นต้องใช้รีเลย์ที่มีการออกแบบหน้าสัมผัสกระแสสูงที่เหมาะสม

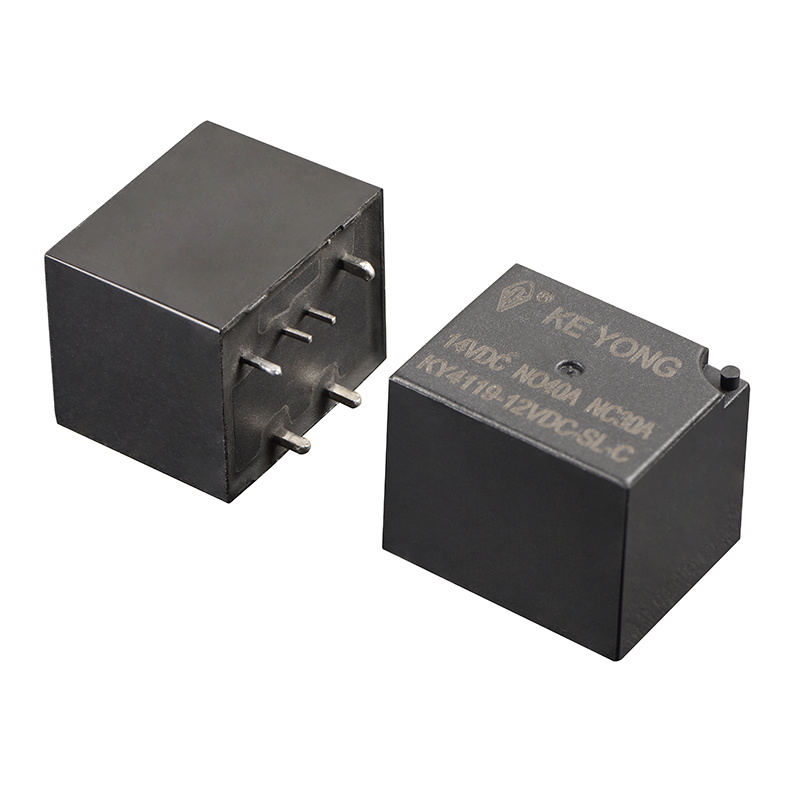

ตัวอย่างเช่น ของ KEYONGรีเลย์ PCB ยานยนต์กระแสสูง, รุ่น KY4119 (4120) รองรับพิกัดหน้าสัมผัส 30A หรือ 40A ที่ 14VDC ภายใต้สภาวะโหลดตัวต้านทาน ข้อมูลจำเพาะของมันยังแยกแยะระหว่างการสร้างกระแสและกระแสไฟกระชาก ซึ่งเป็นสิ่งสำคัญเมื่อประเมินโหลดที่มีกระแสเริ่มต้นสูง

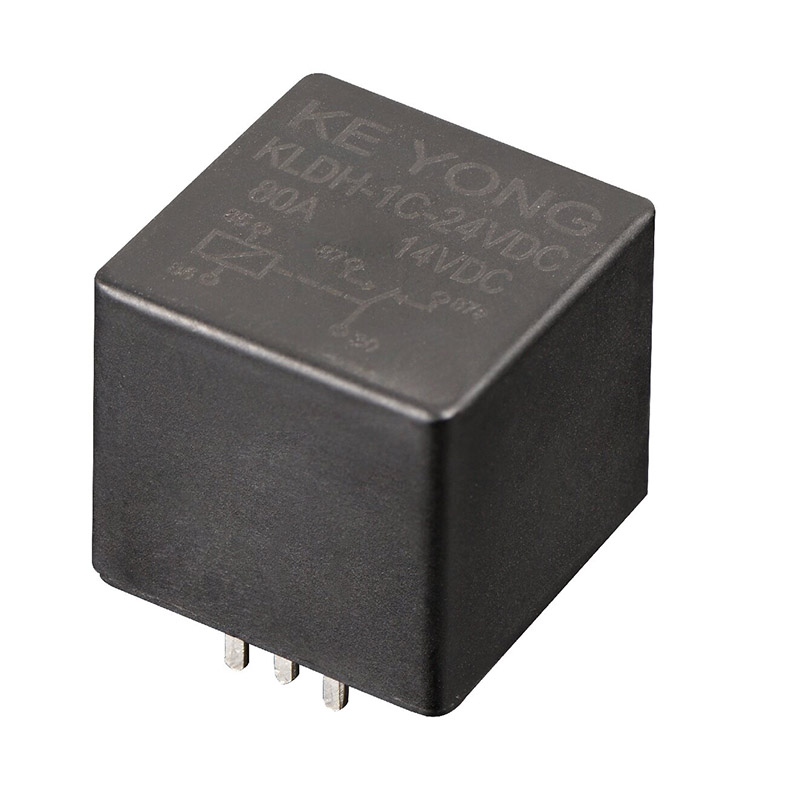

สำหรับแอปพลิเคชันที่ต้องการช่วงปัจจุบันหรือรูปแบบการติดตั้งที่แตกต่างกันรีเลย์กระแสไฟสูงสำหรับยานยนต์ 100A, รุ่น KLDH (V7) จัดให้มีทางเลือกอื่นในการประเมิน ควรตรวจสอบพิกัดหน้าสัมผัสที่ระบุไว้และเงื่อนไขการสลับสูงสุดอย่างระมัดระวัง เนื่องจากชื่อผลิตภัณฑ์ไม่ได้หมายความว่าทุกโหลดสามารถสลับอย่างต่อเนื่องที่ 100A
หน้าสัมผัสรีเลย์จะรับโหลดแบบสวิตช์ ทำให้วัสดุ ความต้านทานหน้าสัมผัส และความสามารถในการสลับมีความสำคัญต่อประสิทธิภาพในระยะยาว
เมื่อรีเลย์เปิดหรือปิดวงจรไฟฟ้า อาจเกิดส่วนโค้งทางไฟฟ้าระหว่างหน้าสัมผัส ความรุนแรงขึ้นอยู่กับปัจจัยต่างๆ เช่น กระแสไฟฟ้า แรงดันไฟฟ้า ประเภทโหลด และสภาวะการสลับ โหลดแบบเหนี่ยวนำ รวมถึงมอเตอร์และโซลินอยด์ สามารถสร้างความต้องการที่หน้าสัมผัสได้แตกต่างจากโหลดแบบต้านทาน
การออกแบบกระแสสูงอาจรวมวัสดุหน้าสัมผัสและโครงสร้างภายในที่มีไว้สำหรับเงื่อนไขการสลับที่มีความต้องการมากขึ้น บางรุ่นยังมีคุณสมบัติการควบคุมส่วนโค้งด้วย ตัวอย่างเช่น รีเลย์ KLDH (V7) ของ KEYONG แสดงรายการแม่เหล็กระเบิดในตัวซึ่งเป็นส่วนหนึ่งของการออกแบบการควบคุมส่วนโค้ง
รีเลย์ยานยนต์มาตรฐานยังคงเหมาะสมกับโหลดภายในขีดจำกัดที่ระบุ การเปรียบเทียบที่เกี่ยวข้องจึงไม่ใช่แค่ว่ารีเลย์ถูกอธิบายว่าเป็นแบบมาตรฐานหรือกระแสสูงเท่านั้น แต่ไม่ว่าจะเป็นพิกัดของหน้าสัมผัสและคุณลักษณะการสลับที่ตรงกับวงจรที่ต้องการหรือไม่
ก่อนที่จะสรุปแบบจำลอง วิศวกรควรตรวจสอบแรงดันไฟฟ้าและกระแสไฟฟ้าที่กำหนด เงื่อนไขการสลับสูงสุด ความทนทานทางไฟฟ้า และข้อมูลขีดจำกัดโหลดของผู้ผลิต
รีเลย์ยานยนต์ทั้งแบบมาตรฐานและกระแสสูงใช้คอยล์ควบคุมเพื่อใช้งานหน้าสัมผัส การใช้แรงดันไฟฟ้าที่ถูกต้องกับขดลวดจะสร้างแรงแม่เหล็กที่เปลี่ยนสถานะหน้าสัมผัส
แรงดันไฟฟ้าของคอยล์รีเลย์ยานยนต์ทั่วไปได้แก่ 12VDC และ 24VDC แม้ว่าตัวเลือกที่ใช้ได้จะแตกต่างกันไปตามรุ่น แรงดันไฟฟ้าของคอยล์ต้องตรงกับวงจรควบคุม และควรพิจารณาการใช้พลังงานของคอยล์เมื่อรีเลย์หลายตัวทำงานในระบบเดียวกัน

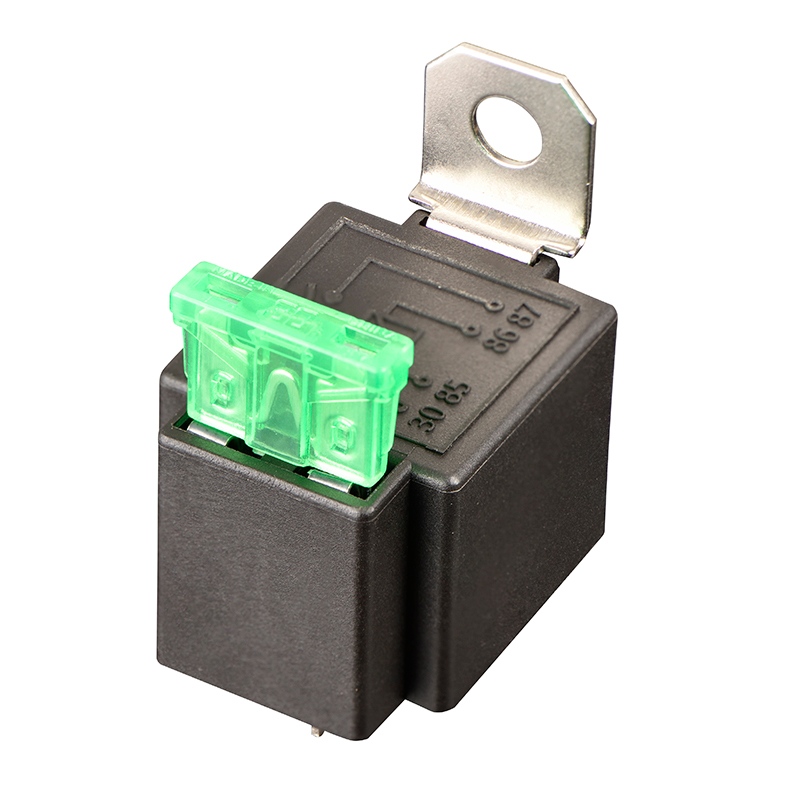

รีเลย์กระแสสูง KLDH (V7) ของ KEYONG แสดงรายการตัวเลือกคอยล์ 12VDC และ 24VDC ที่ช่วงรีเลย์ยานยนต์ยังมีรีเลย์ประเภทต่างๆ สำหรับการควบคุมไฟฟ้าของยานพาหนะทั่วไป ทำให้วิศวกรมีจุดเริ่มต้นเมื่อเปรียบเทียบข้อกำหนดของคอยล์ การกำหนดค่าหน้าสัมผัส และตัวเลือกการติดตั้ง
สำหรับโมดูลควบคุมอิเล็กทรอนิกส์ ควรตรวจสอบว่ารีเลย์ต้องใช้ไดโอดหรือตัวต้านทานในการปราบปรามคอยล์หรือไม่ ตัวเลือกเหล่านี้อาจส่งผลต่อวงจรขับเคลื่อน ข้อกำหนดด้านขั้วไฟฟ้า และพฤติกรรมการปล่อยรีเลย์ ควรเลือกตามการออกแบบวงจรแทนที่จะเพิ่มโดยไม่มีการตรวจสอบ
ความเข้ากันได้ทางกายภาพเป็นอีกความแตกต่างในทางปฏิบัติระหว่างการออกแบบรีเลย์ของยานยนต์
รีเลย์ยานยนต์มาตรฐานมีจำหน่ายในขนาดแพ็คเกจและการจัดเรียงเทอร์มินัลที่แตกต่างกัน อาจใช้ขั้วต่อแบบปลั๊กอิน ขั้วต่อแบบเชื่อมต่ออย่างรวดเร็ว หรือพิน PCB ทั้งนี้ขึ้นอยู่กับรุ่น รีเลย์กระแสไฟสูงอาจได้รับการออกแบบสำหรับการรวม PCB หรือสำหรับการติดตั้งในช่องเสียบรีเลย์เฉพาะ
สำหรับโมดูลอิเล็กทรอนิกส์ขนาดกะทัดรัดรีเลย์ PCB ยานยนต์กระแสสูงนำเสนอรูปแบบที่ติดตั้งบน PCB พร้อมตัวเลือกแบบปิดผนึกและแบบเปิด การกำหนดค่าที่ระบุไว้ประกอบด้วยขนาดหน้าจอเทอร์มินัลของอเมริกาและยุโรป ซึ่งสามารถช่วยวิศวกรประเมินความเข้ากันได้กับชุดประกอบที่มีอยู่

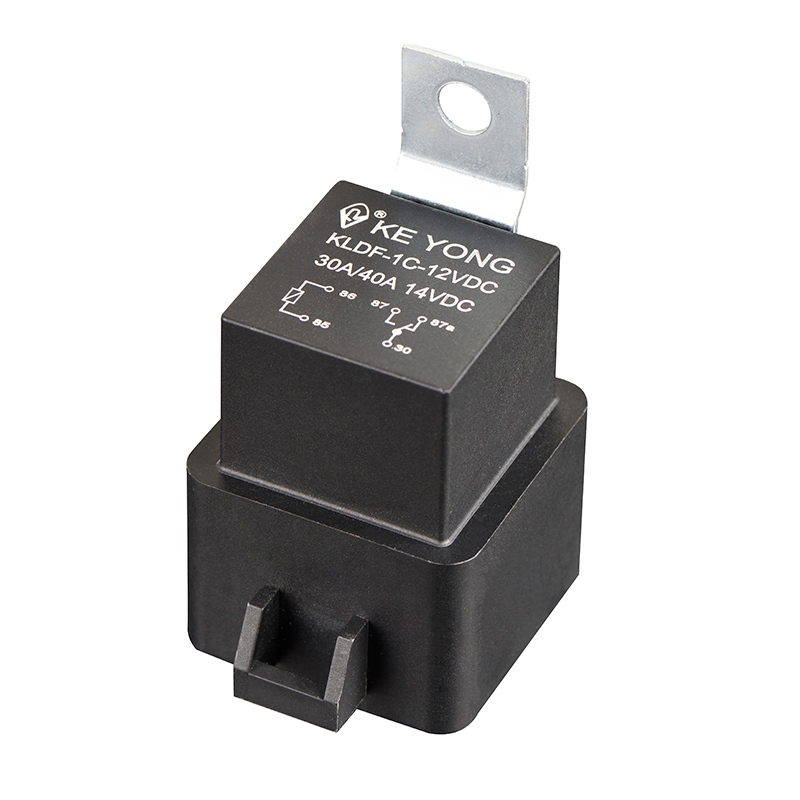

สำหรับการจ่ายกำลังของยานพาหนะหรือการติดตั้งอื่นๆ ที่ต้องการการจัดวางปลั๊กอินรีเลย์ยานยนต์ชนิดหุ้มฉนวนก็เป็นอีกรุ่นที่น่าพิจารณา รองรับการกำหนดค่าการติดตั้งที่เกี่ยวข้องกับปลั๊กอินและ PCB พร้อมตัวเลือกการป้องกันที่ระบุไว้สำหรับผลิตภัณฑ์
ก่อนที่จะเลือกรีเลย์ ให้เปรียบเทียบขนาดโดยรวม โครงร่างขั้วต่อ วิธีการติดตั้ง ความเข้ากันได้ของซ็อกเก็ต และระยะห่างที่มีอยู่ รีเลย์ที่มีพิกัดกระแสไฟที่เหมาะสมอาจยังไม่เหมาะสมหากไม่พอดีกับชุดประกอบที่มีอยู่หรือเชื่อมต่อกับชุดสายไฟอย่างถูกต้อง
รีเลย์ของยานยนต์ทำงานในสภาพแวดล้อมที่การเปลี่ยนแปลงของอุณหภูมิและการสั่นสะเทือนทางกลอาจส่งผลต่อประสิทธิภาพของส่วนประกอบ ข้อกำหนดจะแตกต่างกันไปตามสถานที่ติดตั้ง ตั้งแต่โมดูลอิเล็กทรอนิกส์ที่ได้รับการป้องกันไปจนถึงพื้นที่ที่สัมผัสกับอุณหภูมิที่สูงขึ้นและการสั่นสะเทือนที่รุนแรงยิ่งขึ้น
ควรประเมินช่วงอุณหภูมิการทำงานของรีเลย์ควบคู่ไปกับโหลดทางไฟฟ้า การทำความร้อนแบบสัมผัส ความถี่ในการสลับ ส่วนประกอบโดยรอบ และสภาวะของกรอบหุ้มสามารถส่งผลต่ออุณหภูมิที่เกิดขึ้นระหว่างการทำงานได้
ข้อมูลจำเพาะผลิตภัณฑ์ KLDH (V7) และ KY4119 (4120) ของ KEYONG แสดงรายการช่วงอุณหภูมิการทำงานที่ -40°C ถึง +125°C นอกจากนี้ KLDH (V7) ยังมีตัวเลือกโครงสร้างกันฝุ่นและปิดผนึก ในขณะที่ KY4119 (4120) มีให้เลือกทั้งแบบปิดผนึกและเปิด
ข้อมูลจำเพาะเหล่านี้เป็นพื้นฐานสำหรับการเปรียบเทียบ แต่ไม่ได้หมายความว่าการกำหนดค่าทั้งหมดจะทำงานเหมือนกันภายใต้เงื่อนไขทั้งหมด วิศวกรควรตรวจสอบพิกัดของรุ่นและโครงสร้างการป้องกันที่แน่นอนโดยเทียบกับสภาพแวดล้อมการติดตั้งที่ต้องการ
รีเลย์ที่เหมาะสมที่สุดคือรีเลย์ที่ตรงตามข้อกำหนดทางไฟฟ้า เครื่องกล และสิ่งแวดล้อมของการใช้งาน โดยไม่ทำให้เกิดความซับซ้อนในการออกแบบโดยไม่จำเป็น
ใช้การตรวจสอบต่อไปนี้เมื่อเปรียบเทียบรีเลย์มาตรฐานกับรุ่นกระแสสูง:
กำหนดภาระจริง:กำหนดกระแสการทำงานปกติ กระแสสตาร์ทหรือกระแสพุ่ง แรงดันไฟฟ้า และประเภทโหลด
ตรวจสอบการให้คะแนนผู้ติดต่อ:ตรวจสอบเงื่อนไขโหลดที่กำหนดและขีดจำกัดการสลับสูงสุด แทนที่จะอาศัยตัวเลขปัจจุบันในพาดหัว
ตรงกับข้อกำหนดของคอยล์:ยืนยันแรงดันไฟฟ้าของคอยล์ การใช้พลังงาน และข้อกำหนดส่วนประกอบปราบปราม
ตรวจสอบความเข้ากันได้ในการติดตั้ง:ตรวจสอบขนาด การจัดเรียงเทอร์มินัล ข้อกำหนดของซ็อกเก็ต และโครงร่าง PCB
ประเมินสภาพการทำงาน:พิจารณาอุณหภูมิโดยรอบ การสั่นสะเทือน ความชื้น ฝุ่น และความถี่ในการเปลี่ยน
ตรวจสอบข้อกำหนดอายุการใช้งาน:เปรียบเทียบความทนทานทางไฟฟ้าและทางกลภายใต้สภาวะที่เกี่ยวข้องกับการใช้งาน
ตัวอย่างเช่น รีเลย์ขนาดกะทัดรัดที่มีพิกัดโหลดที่ต้องการอาจเหมาะสมกับบอร์ดควบคุมที่มีพื้นที่ติดตั้งจำกัด อาจจำเป็นต้องใช้รีเลย์ที่มีการออกแบบหน้าสัมผัสกระแสไฟสูงที่เหมาะสมกว่าสำหรับวงจรกระจายกำลัง การตัดสินใจขั้นสุดท้ายควรขึ้นอยู่กับข้อกำหนดเฉพาะที่สมบูรณ์และสภาพการทำงานจริง
ไม่ รีเลย์กระแสสูงมีประโยชน์เมื่อสภาวะโหลดและสวิตช์ต้องการความสามารถ สำหรับวงจรกระแสไฟต่ำ รีเลย์มาตรฐานที่มีพิกัดทางไฟฟ้าและสิ่งแวดล้อมที่ถูกต้องอาจเพียงพอแล้ว
ใช่ หากพิกัดของรีเลย์รองรับกระแสการทำงานของมอเตอร์ กระแสสตาร์ท แรงดันไฟฟ้า และสภาวะการสลับ โหลดของมอเตอร์เป็นแบบอุปนัย ดังนั้นวิศวกรควรให้ความสนใจเป็นพิเศษกับกระแสไหลเข้า อาร์คสัมผัส และความทนทานทางไฟฟ้า
ยืนยันแรงดันไฟฟ้าของคอยล์ การจัดเรียงหน้าสัมผัส กระแสไฟและแรงดันไฟฟ้าที่กำหนด สภาวะการสลับสูงสุด ช่วงอุณหภูมิการทำงาน ขนาดขั้วต่อ รูปแบบการติดตั้ง และประเภทการป้องกัน สำหรับโครงการ OEM ตัวอย่างและเอกสารทางเทคนิคสามารถช่วยตรวจสอบความเข้ากันได้ก่อนที่จะวางใบสั่งผลิต
รีเลย์ยานยนต์กระแสสูงอธิบายถึงรีเลย์ที่มีไว้สำหรับโหลดไฟฟ้าที่ต้องการ รีเลย์ PCB ของยานยนต์ที่มีกระแสไฟสูงระบุการออกแบบสำหรับการติดตั้งแผงวงจรพิมพ์โดยเฉพาะ เวอร์ชัน PCB ต้องเป็นไปตามข้อกำหนดทางไฟฟ้าของแอปพลิเคชัน ตลอดจนข้อจำกัดทางกลและโครงร่างของชุดประกอบ
ความแตกต่างระหว่างรีเลย์ยานยนต์แบบมาตรฐานและรุ่นกระแสไฟสูงนั้นขึ้นอยู่กับโหลดทางไฟฟ้า พฤติกรรมการสลับ ข้อกำหนดในการติดตั้ง และสภาพแวดล้อมในการทำงาน การเปรียบเทียบปัจจัยเหล่านี้ช่วยให้วิศวกรหลีกเลี่ยงการเลือกรีเลย์ตามพิกัดกระแสเพียงอย่างเดียว
KEYONG นำเสนอตัวเลือกรีเลย์ยานยนต์สำหรับการควบคุมไฟฟ้าของยานพาหนะทั่วไปและการใช้งานกระแสไฟสูง ในการระบุรุ่นที่เหมาะสมสำหรับโครงการ OEM ให้จัดเตรียมแรงดันไฟฟ้าคอยล์ กระแสโหลด การกำหนดค่าหน้าสัมผัส ประเภทการติดตั้ง และเงื่อนไขการทำงานที่จำเป็นเมื่อขอข้อมูลทางเทคนิคหรือใบเสนอราคา
