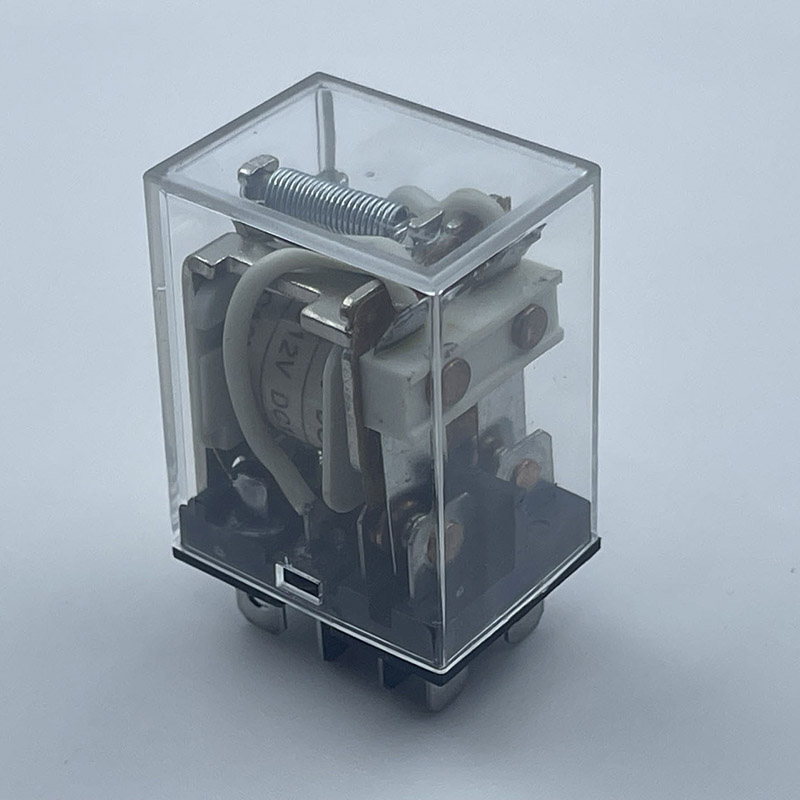

NINGBO KEYONG JINGSHENG เครื่องใช้ไฟฟ้าบจก. KY13F (18F) รีเลย์กำลังไฟขนาดเล็กแบบหลายจุดเด่นเป็นรีเลย์ขนาดกะทัดรัดและความน่าเชื่อถือสูง ออกแบบมาเพื่อการใช้งานสวิตชิ่งที่มีประสิทธิภาพ รองรับความสามารถในการโหลดสูงสุด 20A (1 ขั้ว) และ 12A (2 ขั้ว) พร้อมการใช้พลังงานคอยล์ต่ำและประสิทธิภาพที่มั่นคง รีเลย์กำลังไฟขนาดเล็กนี้ใช้กันอย่างแพร่หลายในเครื่องใช้ในครัวเรือน ระบบอัตโนมัติ โทรคมนาคม และอุปกรณ์อุตสาหกรรม ด้วยตัวเลือกการติดตั้ง PCB และซ็อกเก็ต ไฟ LED เสริม ไดโอด และฟังก์ชันกดเพื่อทดสอบ ทำให้ติดตั้งได้อย่างยืดหยุ่นและบำรุงรักษาง่าย เป็นไปตามข้อกำหนด RoHS และเหมาะสำหรับ OEM และการจัดหาจำนวนมาก ช่วยให้มั่นใจถึงความทนทานในระยะยาวและการทำงานที่สม่ำเสมอในสภาพแวดล้อมที่มีความต้องการสูง
| คุณสมบัติ | รีเลย์กำลังไฟขนาดเล็ก | รีเลย์มาตรฐาน |
|---|---|---|
| ขนาด | กะทัดรัด เป็นมิตรกับ PCB | ขนาดที่ใหญ่ขึ้น |
| การใช้พลังงาน | กำลังคอยล์ต่ำ | การใช้พลังงานที่สูงขึ้น |
| ความเร็วในการสลับ | ตอบสนองเร็วขึ้น | การกระทำทางกลช้าลง |
| บูรณาการ PCB | การบัดกรีอัตโนมัติอย่างง่ายดาย | ความเหมาะสมของ PCB ที่จำกัด |
| ความน่าเชื่อถือ | ความมั่นคงสูงอายุการใช้งานยาวนาน | ความทนทานปานกลาง |
| ช่วงการสมัคร | อิเล็กทรอนิกส์ ระบบอัตโนมัติ อุปกรณ์อัจฉริยะ | การควบคุมทางอุตสาหกรรมขั้นพื้นฐาน |
การสลับความน่าเชื่อถือสูง
ความต้านทานหน้าสัมผัสที่เสถียรช่วยให้มั่นใจได้ถึงความน่าเชื่อถือในการสลับในระยะยาว แม้ภายใต้สภาวะโหลดที่ต่อเนื่อง
การใช้พลังงานคอยล์ต่ำ
โครงสร้างแม่เหล็กไฟฟ้าที่ได้รับการปรับปรุงช่วยลดการใช้พลังงานและปรับปรุงประสิทธิภาพของระบบโดยรวม
ประสิทธิภาพของฉนวนที่ดีเยี่ยม
ความเป็นฉนวน 5kV ช่วยเพิ่มความปลอดภัยทางไฟฟ้าสำหรับการใช้งานในอุตสาหกรรมและในครัวเรือน
การออกแบบ PCB ขนาดกะทัดรัด
ขนาดเล็กช่วยประหยัดพื้นที่ในการติดตั้งในขณะที่ยังคงความสามารถในการสลับที่แข็งแกร่ง

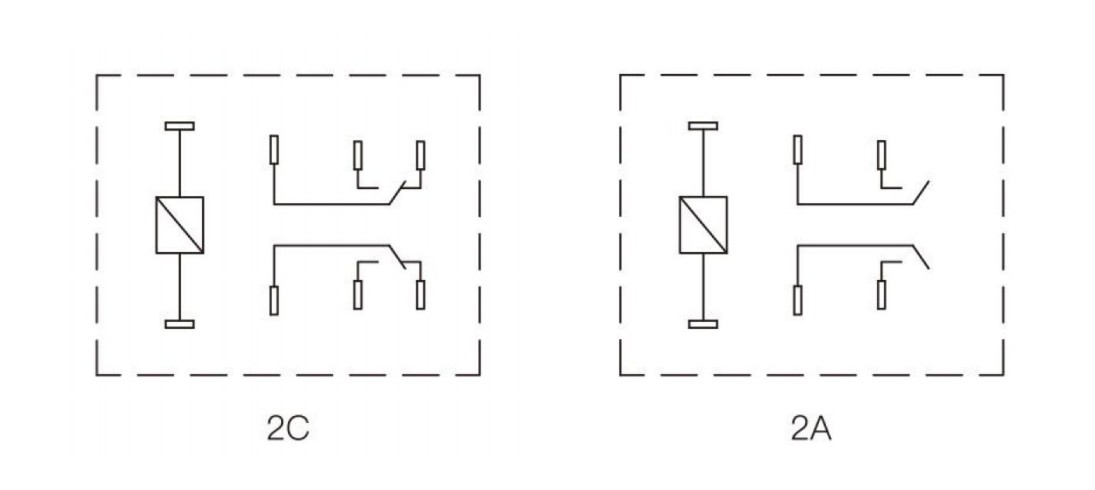

| ติดต่อจัด | 2A,2C |
| ความต้านทานต่อการสัมผัส | ≤100mΩ(1A 6VDC) |
| ติดต่อวัสดุ | โลหะผสมเงิน: AgSnO₂ In₂O₂、AgSnO₂、AgNi |
| อัตราการติดต่อ (Res.load) | 10A 250VAC |
| แรงดันไฟฟ้าสลับสูงสุด | 250VAC/300VDC |
| กระแสไฟสลับสูงสุด | 10เอ |
| กำลังสวิตชิ่งสูงสุด | 2500VA/300W |
| ความทนทานทางไฟฟ้า (ความถี่: 360 ops/ชม.) | 1×10⁵ตัวเลือก/1×10⁴ตัวเลือก |
| ความทนทานทางกล (ความถี่: 18000 ops/ชม.) | 1×10⁷อ๊อฟ |
| การใช้พลังงาน(วัตต์) | 0.9วัตต์/1.1วัตต์ | ||
| แรงดันไฟฟ้าที่กำหนด (VDC) | 12 | 24 | 48 |
| กระแสไฟฟ้าที่กำหนด(mA) | 75 | 36.9 | 18.5 |
| ความต้านทาน (Q ± 10%) | 160 | 650 | 2600 |
| แรงดันไฟฟ้ารับ (สูงสุด) | 75% (แรงดันไฟฟ้าที่กำหนด) | ||
| แรงดันตกคร่อม (ขั้นต่ำ) | 10% (แรงดันไฟฟ้าที่กำหนด) | ||
| แรงดันไฟฟ้าเกินพิกัดสูงสุดที่อนุญาต (VDC) | 130% (แรงดันไฟฟ้าที่กำหนด) | ||
| ระดับฉนวน | คลาส B/คลาส F | |
| ความต้านทานของฉนวน | ≥100MΩ | |
| ความเป็นฉนวน (กระแสไฟรั่ว 1mA) | ระหว่างคอยและผู้ติดต่อ | 1500VAC นาที |
|
|
ระหว่างผู้ติดต่อที่เปิดอยู่ | 1,000VAC นาที |
| เวลาใช้งาน (ที่แรงดันไฟฟ้าที่กำหนด) | ≤25ms | |
| เวลาปล่อย (ไม่มีไดโอด) (ที่แรงดันไฟฟ้าที่กำหนด) | ≤25ms | |
| ความชื้น | ความชื้นสัมพัทธ์ 5%~85% | |
| อุณหภูมิแวดล้อม | -40°C~+85°C/+105°C | |
| ทนต่อแรงกระแทก | มีประโยชน์ใช้สอย | 98 ม./วินาที² |
|
|
ทำลายล้าง | 980 ม./วินาที² |
| ความต้านทานการสั่นสะเทือน | 10Hz~55Hz 1.0 มม. แอมพลิจูดสองเท่า | |
| น้ำหนัก | ประมาณ 35ก | |
| การก่อสร้าง | ชนิดกันฝุ่น | |
ระบบควบคุมอัตโนมัติ อุปกรณ์โทรคมนาคม เครื่องใช้ไฟฟ้าในครัวเรือน และอุปกรณ์ไฟฟ้าของเครื่องจักร
คำถามที่ 1: พาวเวอร์รีเลย์จิ๋วแบบหลายฟีเจอร์ใช้ทำอะไร
ใช้สำหรับควบคุมวงจรกระแสสูงที่มีสัญญาณไฟต่ำ มีการใช้กันอย่างแพร่หลายในเครื่องใช้ในครัวเรือน ระบบอัตโนมัติทางอุตสาหกรรม และระบบควบคุมอัจฉริยะ
คำถามที่ 2: ฉันจะเลือกพิกัดกระแสรีเลย์ที่ถูกต้องได้อย่างไร
คุณควรเลือกรีเลย์ที่มีอัตรากระแสไฟสูงกว่าโหลดจริงของคุณอย่างน้อย 1.5 เท่า เพื่อให้มั่นใจในการทำงานที่ปลอดภัยและเชื่อถือได้
คำถามที่ 3: 1 แบบฟอร์ม A, 1 แบบฟอร์ม B และ 1 แบบฟอร์ม C คืออะไร
แบบฟอร์ม A: เปิดตามปกติ (NO)
แบบฟอร์ม B: ปกติปิด (NC)
แบบฟอร์ม C: การเปลี่ยนแปลง (SPDT)
แบบฟอร์ม C เป็นประเภทที่ยืดหยุ่นที่สุดสำหรับงานอุตสาหกรรม
คำถามที่ 4: พาวเวอร์รีเลย์ขนาดเล็กสามารถใช้ในงานอุตสาหกรรมได้หรือไม่?
ใช่. รีเลย์กำลังขนาดเล็กคุณภาพสูงมีการใช้กันอย่างแพร่หลายในระบบอัตโนมัติทางอุตสาหกรรม ระบบ PLC และแผงควบคุม
คำถามที่ 5: อะไรส่งผลต่ออายุการใช้งานของรีเลย์?
ปัจจัยสำคัญ ได้แก่ :
โหลดระดับปัจจุบัน
การสลับความถี่
อุณหภูมิสิ่งแวดล้อม
ติดต่อคุณภาพวัสดุ
คำถามที่ 6: รีเลย์เหล่านี้เหมาะสำหรับการติดตั้ง PCB หรือไม่
ใช่. รีเลย์กำลังขนาดเล็กได้รับการออกแบบมาโดยเฉพาะสำหรับการรวม PCB และกระบวนการบัดกรีแบบอัตโนมัติ
คำถามที่ 7: ฉันสามารถปรับแต่งแรงดันไฟฟ้าหรือข้อมูลจำเพาะของคอยล์ได้หรือไม่
ใช่ ผู้ผลิตหลายรายสนับสนุนการปรับแต่ง OEM/ODM เช่น แรงดันไฟฟ้าของคอยล์ อัตราการสัมผัส และการออกแบบตัวเรือน
| ปัจจัยการคัดเลือก | สิ่งที่ต้องตรวจสอบ | ข้อปฏิบัติที่แนะนำ |
|---|---|---|
| พิกัดโหลดปัจจุบัน | ปัจจุบันการทำงานจริง | เลือก ≥1.5× ขอบความปลอดภัย |
| แรงดันไฟฟ้าคอยล์ | วงจรควบคุมแรงดันไฟฟ้า | ระบบจับคู่ทุกประการ (3V/5V/12V/24V) |
| แบบฟอร์มการติดต่อ | ฟังก์ชั่นการควบคุม | แบบฟอร์ม C เพื่อการสลับที่ยืดหยุ่น |
| ประเภทการสลับ | โหลดไฟฟ้ากระแสสลับหรือกระแสตรง | จับคู่พิกัด AC/DC อย่างแม่นยำ |
| ชีวิตไฟฟ้า | รอบการทำงาน | ≥100,000 รอบขั้นต่ำ |
| สิ่งแวดล้อม | อุณหภูมิ ความชื้น การสั่นสะเทือน | รับประกันระดับอุตสาหกรรม |
การเลือกแรงดันไฟฟ้าคอยล์
| แรงดันไฟฟ้าคอยล์ | การใช้งานทั่วไป |
|---|---|
| 3V DC | อุปกรณ์ไมโครอิเล็กทรอนิกส์ วงจรไฟฟ้ากำลังต่ำ |
| 5 โวลต์กระแสตรง | ระบบ USB, แผงควบคุม |
| 12V DC | อุปกรณ์อุตสาหกรรม อิเล็กทรอนิกส์ยานยนต์ |
| 24V DC | ระบบ PLC, แผงควบคุมอัตโนมัติ |
| ประเภทการติดต่อ | คำอธิบาย | การใช้งานทั่วไป |
|---|---|---|
| 1 แบบ ก (ไม่ใช่) | เปิดตามปกติ | การควบคุมเปิด/ปิดมาตรฐาน |
| 1 แบบ ข (NC) | ปกติปิด | วงจรความปลอดภัย ระบบป้องกันความผิดพลาด |
| 1 แบบฟอร์ม C (SPDT) | ติดต่อเปลี่ยน | การสลับระหว่างสองโหลด |
| จัดอันดับปัจจุบัน | การใช้งานที่เหมาะสม |
|---|---|
| 5เอ – 8เอ | อุปกรณ์สัญญาณอิเล็กทรอนิกส์ขนาดเล็ก |
| 10เอ – 16เอ | เครื่องใช้ในครัวเรือนโมดูลควบคุม |
| 20A+ | ระบบไฟฟ้าแรงสูง อุปกรณ์อุตสาหกรรม |
