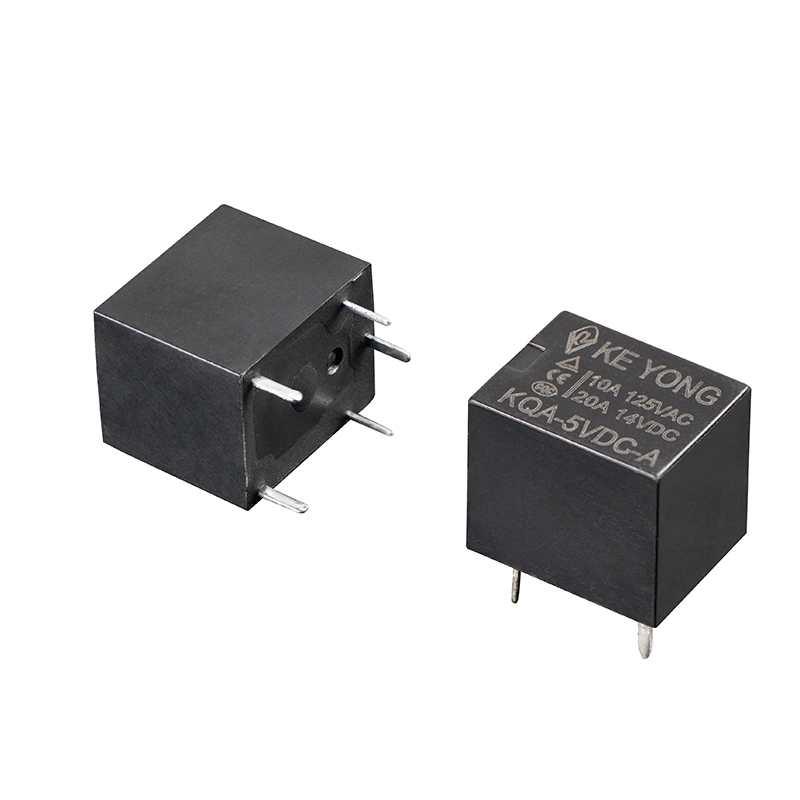

รีเลย์กำลังสูงขนาดเล็กพิเศษ 20A เป็นรีเลย์แม่เหล็กไฟฟ้าที่ติดตั้งบน PCB ขนาดกะทัดรัด ออกแบบมาเพื่อการใช้งานสวิตชิ่งกระแสสูงที่ประสิทธิภาพการใช้พื้นที่และประสิทธิภาพที่เชื่อถือได้เป็นสิ่งสำคัญ ด้วยความสามารถในการสวิตชิ่งสูงถึง 20A รีเลย์ขนาดเล็กนี้จึงควบคุมโหลดกำลังสูงในอุปกรณ์อุตสาหกรรม เครื่องใช้ในบ้าน และระบบควบคุมอิเล็กทรอนิกส์ได้อย่างเสถียร
ในฐานะผู้ผลิตและซัพพลายเออร์โดยตรงในประเทศจีน เรามอบคุณภาพที่สม่ำเสมอ ราคาที่แข่งขันได้ และการปรับแต่ง OEM/ODM สำหรับลูกค้า B2B ทั่วโลก
●การออกแบบที่กะทัดรัดเป็นพิเศษสำหรับโครงร่าง PCB ความหนาแน่นสูง
●ความสามารถในการสลับสูงถึง 20A สำหรับแอปพลิเคชันควบคุมพลังงาน
●ประสิทธิภาพที่มั่นคงภายใต้การทำงานหนักอย่างต่อเนื่อง
●ใช้พลังงานคอยล์ต่ำและมีความไวสูง
●อายุการใช้งานทางไฟฟ้าและเครื่องกลยาวนาน
●เหมาะสำหรับการประกอบ PCB SMT/รูทะลุแบบอัตโนมัติ
●โครงสร้างหน้าสัมผัสที่เชื่อถือได้สำหรับสภาพแวดล้อมทางอุตสาหกรรม
1. อุปทานโดยตรงจากโรงงาน
เราเป็นผู้ผลิตรีเลย์มืออาชีพในประเทศจีน ซึ่งรับประกันกำลังการผลิตที่มั่นคงและราคาโรงงานที่แข่งขันได้
2. ความน่าเชื่อถือในการโหลดสูง
ออกแบบมาเพื่อรองรับกระแสกระชากสูงและโหลดต่อเนื่อง 20A ช่วยให้มั่นใจได้ถึงการทำงานที่มั่นคงในสภาพแวดล้อมที่มีความต้องการสูง
3. การออกแบบ PCB ขนาดกะทัดรัด
โครงสร้างขนาดเล็กพิเศษช่วยให้วิศวกรลดรอยเท้า PCB และปรับปรุงประสิทธิภาพการรวมระบบ
4. การควบคุมคุณภาพอย่างเข้มงวด
รีเลย์แต่ละตัวผ่านการทดสอบประสิทธิภาพทางไฟฟ้า การทดสอบความต้านทานหน้าสัมผัส และการตรวจสอบความทนทานก่อนจัดส่ง
5. การปรับแต่ง OEM / ODM
เราสนับสนุน:
●การปรับแต่งแรงดันไฟฟ้าคอยล์
●การออกแบบการกำหนดค่าหน้าสัมผัส
●การปรับโครงสร้างที่อยู่อาศัย
●โซลูชันการสร้างแบรนด์และบรรจุภัณฑ์

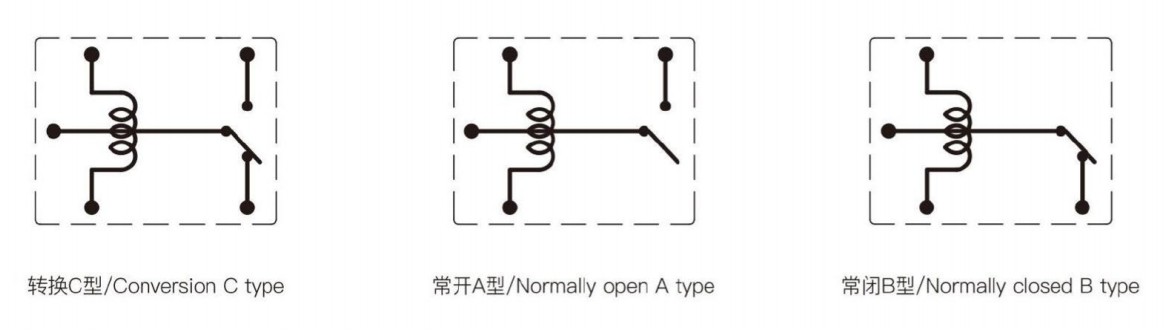

| ติดต่อจัด | เอ บี ซี |
| ความต้านทานต่อการสัมผัส | ≤100mΩ(1A 6VDC) |
| ติดต่อวัสดุ | โลหะผสมเงิน: AgSnOlIn₂O₃、AgSnO₂、AgNi |
| อัตราการติดต่อ (Res.load) | 10A 125VAC,10A/20A 14VDC |
| แรงดันไฟฟ้าสลับสูงสุด | 220VAC/16VDC |
| กระแสไฟสลับสูงสุด | หมายเลข:35A NC:20A |
| กำลังสวิตชิ่งสูงสุด | 2200VA/320W |
| ความทนทานทางไฟฟ้า ความถี่:360 ops/ชม.) | 1×10⁵ตัวเลือก/1×10⁴ตัวเลือก |
| ความทนทานทางกล (ความถี่: 18000 ops/ชม.) | 1×10⁷อ๊อฟ |
| การใช้พลังงาน(วัตต์) | 0.60W(ลิตร) | 0.80W(ล) | ||||||||||
| แรงดันไฟฟ้าที่กำหนด (VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 05 | 06 | 09 | 12 | 18 | 24 |
| ความต้านทานคอยล์ (Ω±10%) | 42 | 60 | 135 | 240 | 540 | 960 | 31.25 | 45 | 101 | 180 | 405 | 720 |
| แรงดันไฟฟ้ารับ (สูงสุด) | 75% (แรงดันไฟฟ้าที่กำหนด) | |||||||||||
| แรงดันตกคร่อม (ขั้นต่ำ) | 10% (แรงดันไฟฟ้าที่กำหนด) | |||||||||||
| แรงดันไฟฟ้าเกินพิกัดสูงสุดที่อนุญาต (VDC) | 130% (แรงดันไฟฟ้าที่กำหนด) | |||||||||||
| ระดับฉนวน | บี/เอฟ | |
| ความต้านทานของฉนวน | 100MQ(500VDC) | |
| ความเป็นฉนวน (กระแสไฟรั่ว 1mA) | ระหว่างคอยล์และหน้าสัมผัส | 1500VAC 1 นาที |
|
|
ระหว่างผู้ติดต่อที่เปิดอยู่ | 1,000VAC 1 นาที |
| เวลาใช้งาน (ที่แรงดันไฟฟ้าที่กำหนด) | ≤10มิลลิวินาที | |
| เวลาปล่อย (ไม่มีไดโอด) (ที่แรงดันไฟฟ้าที่กำหนด) | ≤5ms | |
| ความชื้น | ความชื้นสัมพัทธ์ 5%~85% | |
| อุณหภูมิแวดล้อม | -40°C~+85°C/+105°C | |
| ทนต่อแรงกระแทก | มีประโยชน์ใช้สอย | 98 ม./วินาที² |
|
|
ทำลายล้าง | 980 ม./วินาที² |
| ความต้านทานการสั่นสะเทือน (แอมพลิจูดสองเท่า) | 10เฮิร์ต~55เฮิร์ต 1.5มม | |
| น้ำหนัก | ประมาณ 6 กรัม | |
| การก่อสร้าง | ฟลักซ์ปิดผนึกพิสูจน์อักษร | |
รีเลย์ขนาดเล็กพิเศษขนาด 20A ใช้กันอย่างแพร่หลายในระบบควบคุมไฟฟ้าที่มีความต้องการสูงต่างๆ:
●ระบบควบคุมเครื่องใช้ไฟฟ้าภายในบ้าน (เครื่องซักผ้า เครื่องปรับอากาศ ตู้เย็น)
●อุปกรณ์ระบบอัตโนมัติทางอุตสาหกรรม
●โมดูลการสลับแหล่งจ่ายไฟ
●ระบบควบคุมบ้านอัจฉริยะ
●หน่วยควบคุมอิเล็กทรอนิกส์ของยานยนต์
●ระบบทำความร้อน การระบายอากาศ และระบบ HVAC
●ระบบการจัดการพลังงานบน PCB
เมื่อเลือกรีเลย์ขนาดเล็ก 20A วิศวกรควรคำนึงถึง:
1. ประเภทโหลด
โหลดตัวต้านทาน (เครื่องทำความร้อน โคมไฟ) → รีเลย์มาตรฐาน 20A ที่เหมาะสม
โหลดแบบเหนี่ยวนำ (มอเตอร์ คอมเพรสเซอร์) → ต้องมีการออกแบบความต้านทานไฟกระชากที่สูงขึ้น
2. แรงดันคอยล์
เลือกตามการออกแบบระบบ:
●5V DC → แผงควบคุมแรงดันต่ำ
●12V DC → ระบบควบคุมอุตสาหกรรม
●24V DC → อุปกรณ์อัตโนมัติ
3. การสลับความถี่
สำหรับการใช้งานสวิตช์ความถี่สูง ให้เลือกรีเลย์ที่มีพิกัดอายุการใช้งานเชิงกลที่ยาวกว่า
| รายการ | รีเลย์ขนาดจิ๋ว 20A | รีเลย์มาตรฐาน |
|---|---|---|
| ขนาด | กะทัดรัดเป็นพิเศษ | รอยเท้าที่ใหญ่ขึ้น |
| บูรณาการ PCB | มีความหนาแน่นสูงเหมาะสม | จำกัด |
| ความจุปัจจุบัน | สูงถึง 20A | โดยทั่วไป 10A–16A |
| แอปพลิเคชัน | อุปกรณ์ขนาดกะทัดรัดทันสมัย | ระบบควบคุมแบบดั้งเดิม |
| ประสิทธิภาพ | บูรณาการสูง | การบูรณาการที่ต่ำกว่า |
คำถามที่ 1: รีเลย์ 20A นี้สามารถใช้กับโหลดแบบเหนี่ยวนำได้หรือไม่?
ใช่ แต่ควรพิจารณาคุณลักษณะโหลด เช่น กระแสสตาร์ทมอเตอร์ เมื่อเลือกรุ่น
Q2: อายุการใช้งานของรีเลย์คือเท่าไร?
อายุการใช้งานของกลไกสามารถทำงานได้ถึง 10 ล้านครั้ง ขึ้นอยู่กับสภาพการใช้งาน
Q3: เหมาะสำหรับการติดตั้ง PCB หรือไม่?
ใช่ ออกแบบมาเป็นพิเศษสำหรับการติดตั้ง PCB และกระบวนการประกอบอัตโนมัติ
Q4: คุณมีตัวอย่างสำหรับการทดสอบหรือไม่?
ใช่ มีคำสั่งซื้อตัวอย่างสำหรับการประเมินทางวิศวกรรมก่อนการผลิตเป็นจำนวนมาก
คำถามที่ 5: ฉันสามารถปรับแต่งแรงดันไฟฟ้าคอยล์หรือประเภทหน้าสัมผัสได้หรือไม่
ใช่ การปรับแต่ง OEM/ODM ได้รับการสนับสนุนตามความต้องการของโครงการ
