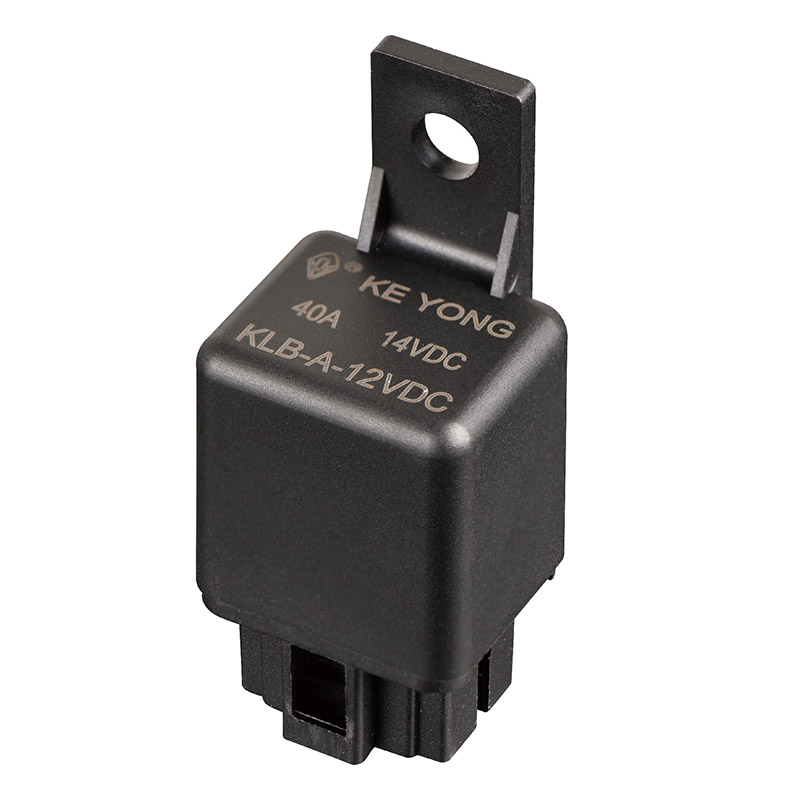

ความสามารถในการสลับรีเลย์ยานยนต์ของ KLB (V5) 40A จาก NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD. เป็นรีเลย์กระแสไฟสูงที่เชื่อถือได้ ออกแบบมาสำหรับการใช้งานในยานยนต์และอุตสาหกรรม โดยมีการกำหนดค่าหน้าสัมผัส 1 รูปแบบ A / 1 รูปแบบ B พร้อมสวิตช์สูงสุด 40A ที่ 14VDC เพื่อการควบคุมพัดลม ไฟส่องสว่าง เครื่องทำความร้อน และมอเตอร์อย่างเสถียร ทำงานในสภาพแวดล้อมที่รุนแรงตั้งแต่ -40°C ถึง +125°C รองรับตัวเลือกคอยล์ 12V/24V และมีเวอร์ชัน Wash Tight (S) และ Flux Proof (Z) เพื่อการป้องกันที่ดีขึ้น ในขณะที่การออกแบบหน้าสัมผัสที่ทนทานและการปฏิบัติตามข้อกำหนด RoHS ช่วยให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนานและปลอดภัย ประสิทธิภาพที่คุ้มค่าสำหรับผู้ซื้อ OEM
1. ความสามารถในการสลับสูง (การจัดการโหลด 40A)
ออกแบบมาเพื่อรองรับกระแสสูงสุด 40 แอมป์ ทำให้เหมาะสำหรับการใช้งานในยานยนต์ที่มีกำลังปานกลางถึงสูง
2. การออกแบบที่กะทัดรัดและประหยัดพื้นที่
ฐานเครื่องขนาดเล็กช่วยให้บูรณาการเข้ากับระบบสายไฟและกล่องฟิวส์รถยนต์ที่คับแคบได้อย่างง่ายดาย
3. ประสิทธิภาพทางไฟฟ้าที่เชื่อถือได้
ความต้านทานการสัมผัสที่มั่นคง
การปราบปรามส่วนโค้งที่แข็งแกร่ง
ประสิทธิภาพการสลับที่สม่ำเสมอภายใต้การสั่นสะเทือนและความร้อน
4. ความทนทานระดับยานยนต์
สร้างขึ้นเพื่อให้ทนทานต่อ:
สภาพแวดล้อมใต้ฝากระโปรงที่มีอุณหภูมิสูง
การสั่นสะเทือนและการกระแทกทางกล
สัญญาณรบกวนทางไฟฟ้าและไฟกระชาก
5. การควบคุมประสิทธิภาพพลังงาน
การใช้พลังงานคอยล์ต่ำทำให้มีโหลดน้อยที่สุดในวงจรควบคุม
6. อายุการใช้งานยาวนาน
ออกแบบมาสำหรับรอบการสลับซ้ำโดยที่หน้าสัมผัสสึกหรอน้อยที่สุด
เมื่อเลือกรีเลย์ที่เหมาะสม ให้พิจารณาปัจจัยต่อไปนี้:
1. โหลดข้อกำหนดปัจจุบัน
ตรวจสอบให้แน่ใจว่ารีเลย์รองรับอย่างน้อย 40A หรือสูงกว่าสำหรับสภาวะโหลดสูงสุด
2. ระดับแรงดันไฟฟ้า
รีเลย์ยานยนต์ส่วนใหญ่ได้รับการออกแบบมาสำหรับระบบ 12V DC หรือ 24V DC จับคู่แรงดันไฟฟ้าของระบบยานพาหนะของคุณ

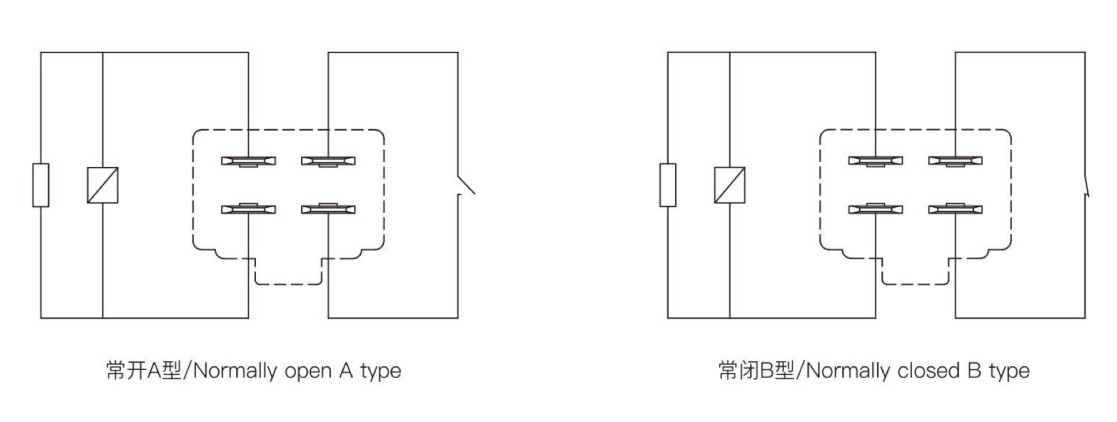

3. การกำหนดค่าการติดต่อ
ประเภททั่วไป:
SPST (1 รูปแบบ A) – การควบคุมเปิด/ปิดอย่างง่าย
SPDT (1 Form C) – สลับระหว่างสองวงจร
4. สภาพแวดล้อมในการทำงาน
ตรวจสอบ:
ช่วงอุณหภูมิ (ห้องเครื่องยนต์เทียบกับการใช้งานห้องโดยสาร)
ความต้านทานการสั่นสะเทือน
ข้อกำหนดการป้องกันความชื้นหรือฝุ่น
5. ประเภทเทอร์มินัล
ขั้วต่อ PCB (สำหรับวงจรรวม)
ขั้วต่อแบบเชื่อมต่อด่วน (สำหรับระบบชุดสายไฟ)
6. ประเภทการสมัคร
การใช้งานที่แตกต่างกันอาจต้องการ:
ความทนทานต่อกระแสไฟกระชากสูง (มอเตอร์ พัดลม)
ความเสถียรในการรับน้ำหนักอย่างต่อเนื่อง (ระบบไฟส่องสว่าง)
| ติดต่อจัด | เอ/บี |
| แรงดันไฟฟ้าตก (ที่ 10A) | ≤200mV |
| ติดต่อวัสดุ | โลหะผสมเงิน: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| การจัดอันดับการติดต่อ | 30A 40A 14VDC |
| แรงดันไฟฟ้าสลับสูงสุด | 50VDC |
| กระแสไฟสลับสูงสุด | 40A (ตัวต้านทาน 14VDC) |
| โหลดหน้าสัมผัสขั้นต่ำ | 1A 6VDC |
| ความทนทานทางไฟฟ้า (ความถี่:900 ops/ชม.) | 1×10⁶ปล |
| ความทนทานทางกล (ความถี่: 18000 ops/ชม.) | 1×10' ตัวเลือก |
| การใช้พลังงาน(วัตต์) | 1.5W | 1.7W | 1.5W | 1.7W |
| แรงดันไฟฟ้าที่กำหนด (VDC) | 12 | 12 | 24 | 24 |
| ความต้านทานคอยล์ (Q ± 10%) | 96 | 96 | 384 | 384 |
| ความต้านทานแบบขนาน(2) |
|
680 |
|
2700 |
| แรงดันไฟฟ้ารับ (สูงสุด) | 65% (แรงดันไฟฟ้าที่กำหนด) | |||
| แรงดันตกคร่อม (ขั้นต่ำ) | 10% (แรงดันไฟฟ้าที่กำหนด) | |||
| แรงดันไฟฟ้าเกินพิกัดสูงสุดที่อนุญาต (VDC) | 150% (แรงดันไฟฟ้าที่กำหนด) | |||
| ระดับฉนวน | คลาส B/คลาส F | |
| ความต้านทานของฉนวน | 100MΩ(500VDC) | |
| ความเป็นฉนวน (กระแสไฟรั่ว 1mA) | ความเป็นฉนวน (ระหว่างขดลวดและหน้าสัมผัส) | 500VAC นาที |
|
|
ความเป็นฉนวน (ระหว่างหน้าสัมผัสแบบเปิด) | 500VAC นาที |
| เวลาใช้งาน (ที่แรงดันไฟฟ้าที่กำหนด) | ≤10มิลลิวินาที | |
| เวลาปล่อย (ไม่มีไดโอด) (ที่แรงดันไฟฟ้าที่กำหนด) | ≤10มิลลิวินาที | |
| ความชื้น | ความชื้นสัมพัทธ์ 5%~85% | |
| อุณหภูมิแวดล้อม | -40°C~+125°C | |
| ความต้านทานการสั่นสะเทือน | 5Hz~22.3Hz 10 มม. แอมพลิจูดสองเท่า | |
|
|
22.3Hz~500Hz 98 ม./วินาที² | |
| ทนต่อแรงกระแทก | 294 ม./วินาที² | |
| น้ำหนัก | ประมาณ 299 | |
| การก่อสร้าง | กันฝุ่น | |
รีเลย์ประเภทนี้ส่วนใหญ่จะใช้ในระบบไฟฟ้าของยานยนต์ซึ่งต้องควบคุมโหลดกระแสสูงได้อย่างน่าเชื่อถือโดยไม่ทำให้วงจรควบคุมโอเวอร์โหลด
การใช้งานทั่วไปได้แก่:
ไฟหน้า ไฟตัดหมอก และระบบไฟเสริม
คอมเพรสเซอร์เครื่องปรับอากาศและพัดลมระบายความร้อน
ปั๊มเชื้อเพลิงและวงจรควบคุมเครื่องยนต์
กระจกไฟฟ้า, ระบบเซ็นทรัลล็อค
ระบบแตรและมอเตอร์ปัดน้ำฝน
วงจรเสริมของรถยนต์ไฟฟ้า
กล่าวโดยย่อคือ ช่วยให้สัญญาณพลังงานต่ำสามารถควบคุมอุปกรณ์ยานยนต์กำลังสูงได้อย่างปลอดภัย
คำถามที่ 1: 40A หมายถึงอะไรในรีเลย์ยานยนต์
หมายความว่ารีเลย์สามารถเปลี่ยนโหลดไฟฟ้าได้อย่างปลอดภัยสูงสุด 40 แอมแปร์ภายใต้เงื่อนไขที่กำหนด
Q2: รีเลย์นี้สามารถใช้กับระบบไฟ LED ได้หรือไม่?
ใช่. มักใช้กับไฟหน้า LED, ไฟเสริม และวงจรควบคุมไฟส่องสว่าง
Q3: จะเกิดอะไรขึ้นถ้าโหลดเกิน 40A?
กระแสไฟเกินที่กำหนดอาจทำให้:
ติดต่อความร้อนสูงเกินไป
การเชื่อมหน้าสัมผัส
อายุการใช้งานหรือความล้มเหลวลดลง
Q4: เหมาะสำหรับรถทุกรุ่นหรือไม่?
ได้ ตราบใดที่ข้อกำหนดแรงดันไฟฟ้า (12V/24V) และโหลดตรงกับข้อกำหนดจำเพาะของรีเลย์
คำถามที่ 5: รีเลย์ยานยนต์มีอายุการใช้งานนานแค่ไหน?
ภายใต้สภาวะปกติ รีเลย์ 40A คุณภาพสูงสามารถใช้งานได้หลายแสนถึงล้านรอบการสวิตชิ่ง
คำถามที่ 6: รีเลย์ 30A และ 40A แตกต่างกันอย่างไร?
รีเลย์ 30A: เหมาะสำหรับโหลดที่เบากว่า (อุปกรณ์เสริมพื้นฐาน)
รีเลย์ 40A: ออกแบบมาสำหรับโหลดที่หนักกว่า เช่น มอเตอร์ คอมเพรสเซอร์ และระบบไฟส่องสว่างกำลังสูง
