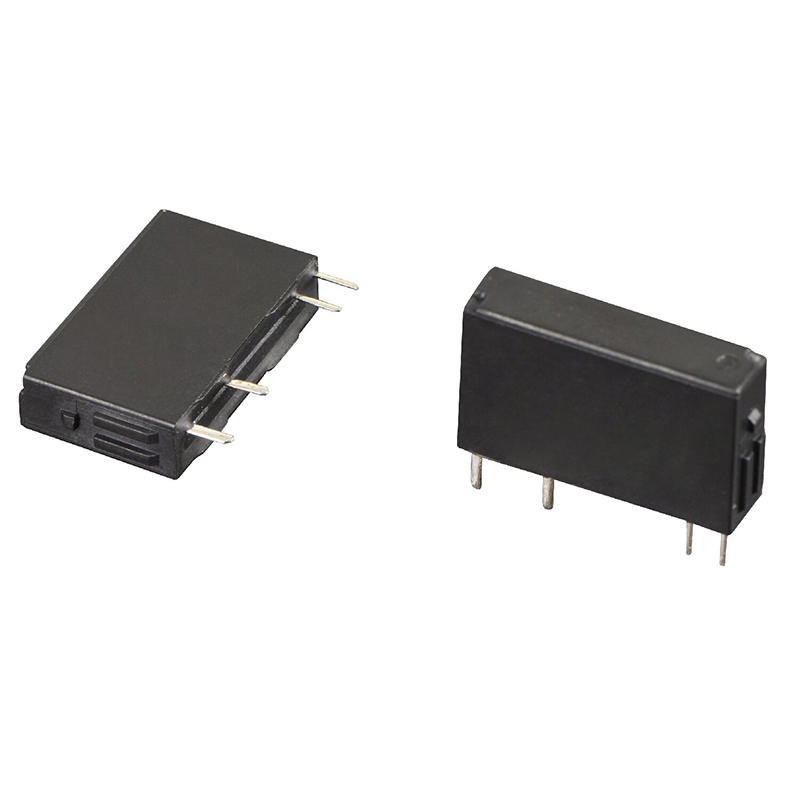

รีเลย์กำลังไฟ PCB แบบบางพิเศษของ KEYONG ได้รับการออกแบบมาเพื่อการใช้งานที่ต้องการประสิทธิภาพการสวิตชิ่งที่เสถียร โครงสร้างที่กะทัดรัด และการใช้พื้นที่ PCB อย่างมีประสิทธิภาพ ด้วยรูปลักษณ์ที่เพรียวบางเป็นพิเศษและประสิทธิภาพทางไฟฟ้าที่เชื่อถือได้ รีเลย์นี้จึงใช้กันอย่างแพร่หลายในเครื่องใช้ในครัวเรือน ระบบอัตโนมัติทางอุตสาหกรรม อุปกรณ์สื่อสาร โมดูลควบคุมอัจฉริยะ อุปกรณ์อิเล็กทรอนิกส์ในยานยนต์ และการประยุกต์ใช้พลังงานหมุนเวียน
ในฐานะผู้ผลิตและซัพพลายเออร์รีเลย์จีนมืออาชีพ KEYONG มุ่งเน้นไปที่การนำเสนอโซลูชันรีเลย์แม่เหล็กไฟฟ้าคุณภาพสูงที่ได้รับการสนับสนุนจากสายการผลิตอัตโนมัติขั้นสูง การจัดการคุณภาพที่เข้มงวด และนวัตกรรมผลิตภัณฑ์อย่างต่อเนื่อง พาวเวอร์รีเลย์ PCB แบบบางพิเศษผสมผสานขนาดกะทัดรัด ความสามารถในการสลับโหลดที่เชื่อถือได้ และอายุการใช้งานที่ยาวนาน ทำให้เป็นตัวเลือกที่เหมาะสำหรับระบบควบคุมอิเล็กทรอนิกส์สมัยใหม่ที่พื้นที่การติดตั้งและความน่าเชื่อถือเป็นสิ่งสำคัญ
●โครงสร้างเพรียวบางเป็นพิเศษสำหรับโครงร่าง PCB ขนาดกะทัดรัด
● ประสิทธิภาพการสลับที่เสถียรพร้อมการใช้พลังงานต่ำ
●ความเป็นฉนวนสูงและการป้องกันฉนวนที่เชื่อถือได้
●เหมาะสำหรับการประกอบอิเล็กทรอนิกส์ที่มีความหนาแน่นสูง
●อายุการใช้งานทางไฟฟ้าและเครื่องกลยาวนาน
●ทนทานต่อแรงสั่นสะเทือนและความเครียดจากสิ่งแวดล้อมได้ดีเยี่ยม
●เข้ากันได้กับการผลิตประกอบอัตโนมัติ
●มีจำหน่ายสำหรับแรงดันไฟฟ้าที่กำหนดเองและการกำหนดค่าขั้วต่อ
ในอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่จำนวนมาก พื้นที่ในการติดตั้ง PCB มีจำนวนจำกัดมากขึ้น รีเลย์กำลังไฟ PCB แบบบางพิเศษของ KEYONG ได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะเพื่อช่วยให้ผู้ผลิตปรับเค้าโครงภายในให้เหมาะสมโดยไม่ทำให้ประสิทธิภาพทางไฟฟ้าลดลง
เมื่อเปรียบเทียบกับรีเลย์กำลังแบบเดิม โครงสร้างที่บางช่วยให้:
●การจัดเรียง PCB ที่มีประสิทธิภาพมากขึ้น
●ขนาดอุปกรณ์โดยรวมลดลง
● ปรับปรุงการจัดการระบายความร้อน
●บูรณาการเข้ากับระบบอิเล็กทรอนิกส์ขนาดกะทัดรัดได้ง่ายขึ้น
ทำให้รีเลย์เหมาะเป็นพิเศษกับอุปกรณ์อัจฉริยะ อุปกรณ์สื่อสาร และแผงควบคุมอุตสาหกรรมที่ต้องการโซลูชันรีเลย์ขนาดกะทัดรัดและเสถียร
| ติดต่อจัด | 1เอ |
| ความต้านทานต่อการสัมผัส | ≤100ม.(1A6VDC) ≤50ม.(1A6VDC) |
| ติดต่อวัสดุ | AgSnO₂, AgNi |
| อัตราการติดต่อ (Res.load) | 5A 250VAC/30VDC |
| แรงดันไฟฟ้าสลับสูงสุด | 250VAC/125VDC(at0.3A) |
| กระแสไฟสลับสูงสุด | 5เอ |
| กำลังสวิตชิ่งสูงสุด | 1250VA/150W |
| โหลดขั้นต่ำ | 5VDC 10mA 5VDC 1mA |
| ความอดทนทางกล | 2×10⁷อ๊อฟ |
| ความทนทานทางไฟฟ้า | 1×10⁵ops(AgNi,3A 250VAC/30VDC,85°C,1 วินาที 9 วินาที) 5×10⁴ตัวเลือก(AgNi,5A 250VAC/30VDC1s 9s) |
| แรงดันไฟฟ้า(VDC) | 5 | 6 | 9 | 12 | 18 | 24 |
| แรงดันไฟกระทำ (VDC) | ≤3.50 | ≤4.20 | ≤6.30 | ≤8.40 | ≤12.6 | ≤16.8 |
| แรงดันปล่อย (VDC) | ≥0.25 | ≥0.30 | ≥0.45 | ≥0.60 | ≥0.90 | ≥1.20 |
| แรงดันไฟฟ้าสูงสุด(VDC) | 6.0 | 7.2 | 10.8 | 14.4 | 21.6 | 28.8 |
| ความต้านทานคอยล์(2) | 208x(1±10%) | 300x(1±10%) | 675x(1±10%) | 1200x(1±10%) | 2700x(1±15%) | 3200x(1±15%) |
| ระดับฉนวน | บี/เอฟ | |
| ความต้านทานของฉนวน | 100MΩ(500VDC) | |
| ความแรงของ Dielectrc (กระแสไฟรั่ว 1mA) | ระหว่างคอยล์และหน้าสัมผัส | 3000VAC 1 นาที |
|
|
ระหว่างผู้ติดต่อที่เปิดอยู่ | 1,000VAC 1 นาที |
| เวลาใช้งาน (ที่แรงดันไฟฟ้าที่กำหนด) | ≤10มิลลิวินาที | |
| เวลาปล่อย (ไม่มีไดโอด) (ที่แรงดันไฟฟ้าที่กำหนด) | ≤5ms | |
| ความชื้น | 5%RH~85%RH | |
| อุณหภูมิแวดล้อม | -40°C~85°C | |
| ทนต่อแรงกระแทก | มีประโยชน์ใช้สอย | 98 ม./วินาที² |
|
|
ทำลายล้าง | 980 ม./วินาที² |
| ความต้านทานการสั่นสะเทือน (แอมพลิจูดสองเท่า) | 10เฮิร์ต~55เฮิร์ต 1.5มม | |
| น้ำหนัก | ประมาณ 3 กรัม | |
| การก่อสร้าง | ปิดผนึก | |
| ประเภทแพ็คเกจ | การสิ้นสุด PCB | |
| แรงดันไฟกระชาก (ระหว่างขดลวดและหน้าสัมผัส) | 6kV(1.2/50us) | |
เครื่องใช้ในครัวเรือน
ใช้ในเครื่องปรับอากาศ เครื่องซักผ้า เครื่องทำน้ำอุ่น เครื่องชงกาแฟ เตาแม่เหล็กไฟฟ้า และระบบบ้านอัจฉริยะที่ต้องการการควบคุมสวิตช์ที่เชื่อถือได้
ระบบอัตโนมัติทางอุตสาหกรรม
เหมาะสำหรับระบบ PLC โมดูลควบคุม อุปกรณ์อัตโนมัติ หน่วยการจัดการพลังงาน และตัวควบคุมทางอุตสาหกรรม
อุปกรณ์สื่อสาร
ให้สัญญาณและการสลับพลังงานที่เสถียรสำหรับอุปกรณ์สื่อสารและระบบควบคุมเครือข่าย
อิเล็กทรอนิกส์ยานยนต์
นำไปใช้ในโมดูลควบคุมยานยนต์ ระบบการชาร์จ และอุปกรณ์อิเล็กทรอนิกส์เสริม
การชาร์จและการจัดเก็บพลังงานทดแทน
ใช้กันอย่างแพร่หลายในกองชาร์จ ระบบกักเก็บพลังงาน และอุปกรณ์กระจายพลังงานอัจฉริยะ
ระบบรักษาความปลอดภัยและการเฝ้าระวัง
รับประกันการทำงานที่มั่นคงในอุปกรณ์ตรวจสอบ ระบบสัญญาณเตือน และอุปกรณ์ควบคุมความปลอดภัยอัจฉริยะ
ในฐานะผู้ผลิตรีเลย์ที่มีประสบการณ์ในประเทศจีน KEYONG ให้บริการ OEM ที่ยืดหยุ่นและโซลูชันรีเลย์ที่ปรับแต่งตามความต้องการใช้งานที่แตกต่างกัน
บริการปรับแต่งรวมถึง:
●การปรับแต่งแรงดันไฟฟ้าคอยล์
●การปรับโครงสร้างเทอร์มินัล
●ตัวเลือกการกำหนดค่าการติดต่อ
●วัสดุตัวเรือนพิเศษ
●การจับคู่สายไฟและซ็อกเก็ต
●การปรับแต่งบรรจุภัณฑ์
ทีมวิศวกรของเราสนับสนุนลูกค้าตั้งแต่การประเมินโครงการและการเลือกผลิตภัณฑ์ไปจนถึงการผลิตจำนวนมากและการให้ความช่วยเหลือด้านเทคนิคหลังการขาย
การเลือกพาวเวอร์รีเลย์ Extra Slim PCB ที่เหมาะสมเป็นสิ่งสำคัญอย่างยิ่งในการรับประกันการทำงานของอุปกรณ์ที่เสถียร ปรับปรุงอายุการใช้งานของผลิตภัณฑ์ และเพิ่มประสิทธิภาพการใช้พื้นที่ PCB สำหรับการใช้งานต่างๆ เช่น เครื่องใช้ในครัวเรือน ระบบอัตโนมัติทางอุตสาหกรรม อุปกรณ์สื่อสาร อิเล็กทรอนิกส์ในยานยนต์ และระบบควบคุมอัจฉริยะ การเลือกรีเลย์ส่งผลโดยตรงต่อความน่าเชื่อถือของสวิตช์ ประสิทธิภาพด้านความปลอดภัย และประสิทธิภาพโดยรวมของระบบ
การเลือกรีเลย์ควรพิจารณา:
●พิกัดกระแสโหลด
●แรงดันไฟฟ้าคอยล์
●พื้นที่ติดตั้ง
●ความถี่ในการสลับ
●สภาพแวดล้อมการทำงาน
●อายุการใช้งานทางไฟฟ้าที่จำเป็น
วิศวกรด้านเทคนิคของ KEYONG สามารถช่วยเหลือในการเลือกรีเลย์ได้ตามความต้องการใช้งานของคุณ
1.ข้อดีคืออะไร?
ข้อได้เปรียบหลักคือการออกแบบโปรไฟล์ต่ำขนาดกะทัดรัด ซึ่งช่วยประหยัดพื้นที่ PCB ในขณะที่ยังคงประสิทธิภาพการสลับที่เสถียร เหมาะอย่างยิ่งสำหรับผลิตภัณฑ์อิเล็กทรอนิกส์สมัยใหม่ที่ต้องการการย่อขนาดและการผสานรวมในระดับสูง
2.รีเลย์เหมาะสำหรับระบบอัตโนมัติทางอุตสาหกรรมหรือไม่?
ใช่. รีเลย์กำลังไฟ PCB แบบบางพิเศษของ KEYONG ได้รับการออกแบบมาเพื่อการทำงานที่เสถียรในระบบอัตโนมัติทางอุตสาหกรรม การควบคุมอัจฉริยะ และแอปพลิเคชันการจัดการพลังงาน
3.KEYONG สามารถให้บริการการผลิตรีเลย์ OEM ได้หรือไม่
ใช่. เราสนับสนุน OEM และการผลิตรีเลย์แบบกำหนดเองสำหรับผู้จัดจำหน่ายทั่วโลก ผู้ผลิตอุปกรณ์ และลูกค้าระบบอัตโนมัติทางอุตสาหกรรม
4. รีเลย์ของคุณมีใบรับรองอะไรบ้าง?
ผลิตภัณฑ์รีเลย์ของเราได้รับการรับรองมาตรฐาน UL, TUV, CQC, CE และ RoHS และผลิตภายใต้ระบบการจัดการคุณภาพ ISO9001
KEYONG ยังคงมุ่งเน้นไปที่การผลิตรีเลย์ นวัตกรรมทางเทคโนโลยี และคุณภาพของผลิตภัณฑ์ที่มีเสถียรภาพ ด้วยการผลิตอัตโนมัติขั้นสูง การควบคุมคุณภาพอย่างเข้มงวด และการบริการลูกค้าที่ตอบสนอง เรามอบโซลูชันรีเลย์ที่เชื่อถือได้สำหรับอุตสาหกรรมทั่วโลก
หากคุณกำลังมองหาผู้ผลิต ซัพพลายเออร์ หรือโรงงาน China Extra Slim PCB Power Relay ที่เชื่อถือได้ KEYONG พร้อมที่จะสนับสนุนธุรกิจของคุณด้วยผลิตภัณฑ์ที่มีคุณภาพมีเสถียรภาพและบริการระดับมืออาชีพ
