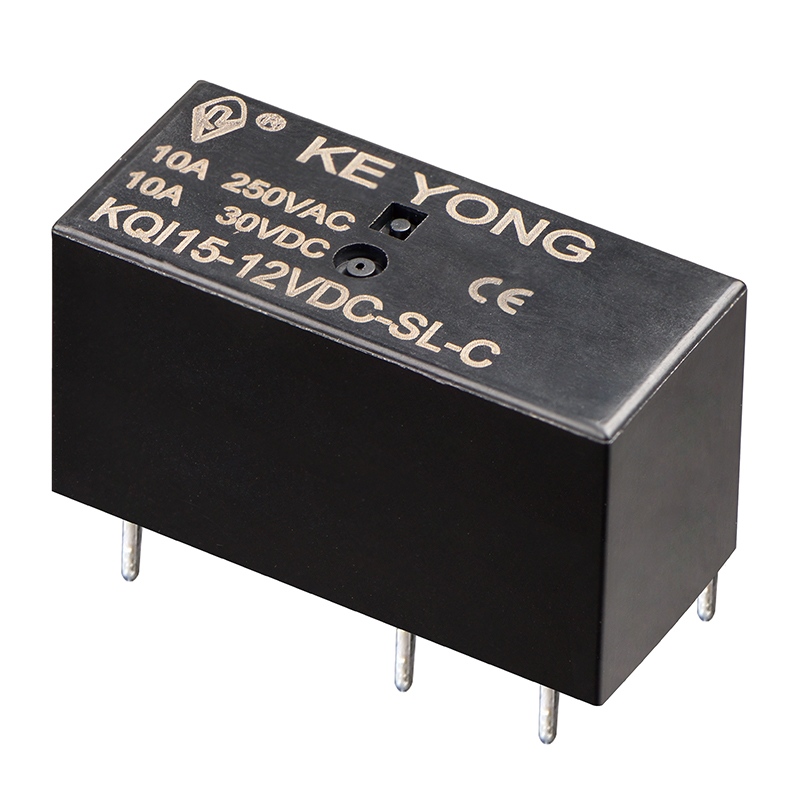

รีเลย์ Power PCB ขนาดเล็กของ KEYONG สำหรับการสลับ 10A ได้รับการออกแบบมาเพื่อการควบคุมโหลดที่เชื่อถือได้ในเครื่องใช้ในครัวเรือน อุปกรณ์อัตโนมัติ และระบบอิเล็กทรอนิกส์อัจฉริยะ ผลิตโดยโรงงานรีเลย์มืออาชีพในจีน รีเลย์ขนาดกะทัดรัดนี้ใช้พลังงานคอยล์ 0.4W ต่ำ ความแรงของไดอิเล็กตริก 5kV และระยะห่างตามผิวฉนวน 10 มม. เพื่อความปลอดภัยที่เพิ่มขึ้นและประสิทธิภาพในระยะยาวที่เสถียร มีจำหน่ายในรุ่นที่ปิดผนึกด้วยพลาสติกและกันฟลักซ์ เป็นโซลูชันรีเลย์ในอุดมคติสำหรับ OEM และการใช้งานในอุตสาหกรรม
รีเลย์ PCB พลังงานขนาดเล็กสำหรับการสลับ 10A เป็นส่วนประกอบสวิตชิ่งแม่เหล็กไฟฟ้าที่ใช้ในการควบคุมวงจรไฟฟ้าอย่างปลอดภัยและมีประสิทธิภาพ หน้าที่หลักคือใช้สัญญาณควบคุมพลังงานต่ำเพื่อสลับโหลดกระแสที่สูงขึ้นถึง 10A
รีเลย์กำลังไฟ PCB ประเภทนี้ใช้กันอย่างแพร่หลายในระบบควบคุมอิเล็กทรอนิกส์ซึ่งจำเป็นต้องมีการสลับที่เสถียร การแยกทางไฟฟ้า และการควบคุมอัตโนมัติ
ฟังก์ชั่นหลัก
ควบคุมวงจรกระแสสูงผ่านสัญญาณกระแสต่ำ
เปิดและปิดโหลดไฟฟ้าโดยอัตโนมัติ
ปกป้องวงจรควบคุมที่มีความละเอียดอ่อนจากไฟฟ้าแรงสูงหรือกระแสสูง
ให้การแยกทางไฟฟ้าระหว่างวงจรควบคุมและวงจรโหลด
ปรับปรุงระบบอัตโนมัติและความปลอดภัยในการปฏิบัติงานของอุปกรณ์
เมื่อแรงดันไฟฟ้าจ่ายไปที่คอยล์รีเลย์ ระบบแม่เหล็กไฟฟ้าภายในจะเปิดใช้งานและเปลี่ยนสถานะหน้าสัมผัส ทำให้รีเลย์สามารถเชื่อมต่อหรือตัดการเชื่อมต่อวงจรไฟฟ้าได้โดยอัตโนมัติ
ตัวอย่างเช่น:
สัญญาณควบคุมแรงดันต่ำ → เปิดใช้งานคอยล์รีเลย์
หน้าสัมผัสรีเลย์ปิด → วงจรโหลด 10A เริ่มทำงาน
สัญญาณควบคุมถูกลบ → หน้าสัมผัสกลับสู่สถานะดั้งเดิม
กระบวนการสวิตชิ่งนี้ช่วยให้สามารถควบคุมมอเตอร์ หลอดไฟ พัดลม เครื่องทำความร้อน โมดูลพลังงาน และอุปกรณ์ไฟฟ้าอื่นๆ ได้อย่างปลอดภัยและเชื่อถือได้
ในฐานะผู้ผลิตรีเลย์มืออาชีพในประเทศจีน KEYONG สนับสนุน OEM และโซลูชันรีเลย์ที่ปรับแต่งตามความต้องการของลูกค้า ได้แก่:
●การปรับแต่งแรงดันไฟฟ้าคอยล์
●การปรับโครงสร้างเทอร์มินัล
●การจับคู่แอปพลิเคชันพิเศษ
●ชุดสายไฟและปลั๊กไฟ
●การปรับแต่งบรรจุภัณฑ์
ทีมวิศวกรยังสามารถให้คำแนะนำในการเลือกรีเลย์โดยพิจารณาจากกระแสไฟฟ้าที่ใช้งาน แรงดันไฟฟ้า ช่วงอุณหภูมิ และเงื่อนไขการติดตั้ง

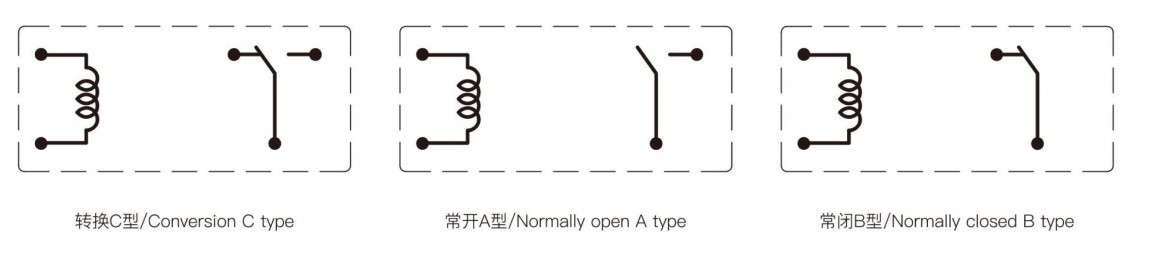

| ติดต่อจัด | เอ บี ซี |
| ความต้านทานต่อการสัมผัส | ≤100mΩ(1A 6VDC) |
| ติดต่อวัสดุ | โลหะผสมเงิน: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| อัตราการติดต่อ (Res.load) | 10A 250VAC/30VDC |
| แรงดันไฟฟ้าสลับสูงสุด | 440VAC/125VDC |
| กระแสไฟสลับสูงสุด | 12เอ |
| กำลังสวิตชิ่งสูงสุด | 3000VA |
| ความทนทานทางไฟฟ้า (ความถี่: 360 ops/ชม.) | 1×10⁶ps/1×10⁴ตัวเลือก |
| ความทนทานทางกล (ความถี่: 18000 ops/ชม.) | 1×10⁷อ๊อฟ |
| การใช้พลังงาน(วัตต์) | 0.4 วัตต์(ลิตร) | |||||||
| แรงดันไฟฟ้าที่กำหนด (VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| ความต้านทานคอยล์ (Q ± 10%) | 62 | 90 | 202 | 360 | 810 | 1440 | 3240 | 5760 |
| แรงดันไฟฟ้ารับ (สูงสุด) | 70% (แรงดันไฟฟ้าที่กำหนด) | |||||||
| แรงดันตกคร่อม (ขั้นต่ำ) | 10% (แรงดันไฟฟ้าที่กำหนด) | |||||||
| แรงดันไฟฟ้าเกินพิกัดสูงสุดที่อนุญาต (VDC) | 150% (แรงดันไฟฟ้าที่กำหนด) | |||||||
| ระดับฉนวน | บี/เอฟ | |
| ความต้านทานของฉนวน | 1,000MΩ(500VDC) | |
| ความเป็นฉนวน กระแสไฟรั่ว 1mA) | ระหว่างคอยล์และหน้าสัมผัส | 5,000VAC 1 นาที |
|
|
ระหว่างผู้ติดต่อที่เปิดอยู่ | 1,000VAC 1 นาที |
| เวลาใช้งาน (ที่แรงดันไฟฟ้าที่กำหนด) | ≤15ms | |
| เวลาปล่อย (ไม่มีไดโอด) (ที่แรงดันไฟฟ้าที่กำหนด) | ≤8ms | |
| ความชื้น | ความชื้นสัมพัทธ์ 5%~85% | |
| อุณหภูมิแวดล้อม | -40°C~+85°C | |
| ทนต่อแรงกระแทก | มีประโยชน์ใช้สอย | 98 ม./วินาที² |
|
|
ทำลายล้าง | 980 ม./วินาที² |
| ความต้านทานการสั่นสะเทือน | 10เฮิร์ต~150เฮิร์ต | |
| น้ำหนัก | ประมาณ 13ก | |
| การก่อสร้าง | ฟลักซ์ปิดผนึกพิสูจน์อักษร | |
รีเลย์ PCB พลังงานขนาดเล็กสำหรับการสลับ 10A ใช้กันอย่างแพร่หลายใน:
●เครื่องใช้ในครัวเรือน
●ระบบบ้านอัจฉริยะ
●อุปกรณ์ระบบอัตโนมัติทางอุตสาหกรรม
●อุปกรณ์สื่อสาร
●ระบบควบคุมกำลังไฟ
●โมดูลควบคุมอิเล็กทรอนิกส์ยานยนต์
●ระบบชาร์จและจัดเก็บพลังงานทดแทน
●อุปกรณ์รักษาความปลอดภัยและเฝ้าระวัง
ในฐานะซัพพลายเออร์รีเลย์ของจีนที่มีประสบการณ์ KEYONG นำเสนอผลิตภัณฑ์รีเลย์ที่ตรงตามข้อกำหนดด้านความน่าเชื่อถือของอุตสาหกรรมและสภาพแวดล้อมการทำงานที่แตกต่างกัน
เมื่อเปรียบเทียบกับรีเลย์ขนาดใหญ่ รีเลย์ PCB ขนาดเล็กมี:
●ขนาดกะทัดรัดสำหรับการติดตั้ง PCB
●ใช้พลังงานน้อยลง
●การตอบสนองการสลับที่รวดเร็ว
●ประสิทธิภาพทางไฟฟ้าที่เชื่อถือได้
●บูรณาการเข้ากับผลิตภัณฑ์อิเล็กทรอนิกส์ได้ง่าย
ในฐานะผู้ผลิตและซัพพลายเออร์รีเลย์ระดับมืออาชีพของจีน รีเลย์ KEYONG นำเสนอรีเลย์กำลังขนาดเล็กที่มีคุณภาพมีเสถียรภาพ อายุการใช้งานที่ยาวนาน และการสนับสนุนการปรับแต่งแบบ OEM สำหรับลูกค้าทั่วโลก
1.รีเลย์ PCB ขนาดเล็ก 10A นี้เหมาะกับการใช้งานประเภทใด
รีเลย์นี้เหมาะสำหรับการใช้งานสวิตช์โหลดปานกลางที่ต้องการการติดตั้ง PCB ขนาดกะทัดรัด มักใช้ในเครื่องใช้ในครัวเรือน ระบบอัตโนมัติ ตัวควบคุมอัจฉริยะ อุปกรณ์สื่อสาร และอุปกรณ์อิเล็กทรอนิกส์ในยานยนต์
2.KEYONG สามารถจัดหาโซลูชั่นรีเลย์ OEM หรือแบบกำหนดเองได้หรือไม่?
ใช่. KEYONG รองรับการผลิต OEM และการพัฒนารีเลย์แบบกำหนดเอง โรงงานสามารถปรับข้อกำหนดตามความต้องการโครงการของลูกค้า และจัดหาซ็อกเก็ตรีเลย์หรือชุดสายไฟที่ตรงกัน
3.KEYONG รับประกันคุณภาพของผลิตภัณฑ์อย่างไร
KEYONG ใช้การผลิตแบบอัตโนมัติและอุปกรณ์ตรวจสอบความแม่นยำตลอดกระบวนการผลิต ผลิตภัณฑ์ทั้งหมดผลิตภายใต้มาตรฐานการจัดการคุณภาพ ISO9001 และเป็นไปตามข้อกำหนดการรับรองระหว่างประเทศ เช่น UL, TUV, CE และ RoHS
4.รีเลย์นี้เหมาะสำหรับการใช้งานสวิตชิ่งในระยะยาวหรือไม่?
ใช่. รีเลย์ได้รับการออกแบบด้วยวัสดุหน้าสัมผัสที่เชื่อถือได้และโครงสร้างภายในที่มั่นคงเพื่อให้มั่นใจว่ามีอายุการใช้งานทางไฟฟ้าที่ยาวนานและประสิทธิภาพการสลับที่สม่ำเสมอภายใต้สภาวะการทำงานปกติ
5. ผู้ซื้อจากต่างประเทศสามารถขอตัวอย่างก่อนสั่งซื้อจำนวนมากได้หรือไม่?
ใช่. มีตัวอย่างการสนับสนุนสำหรับการทดสอบและการประเมินผลโครงการ KEYONG ยังให้คำปรึกษาทางเทคนิคเพื่อช่วยให้ลูกค้าเลือกรุ่นรีเลย์ที่เหมาะสมก่อนการจัดซื้อจำนวนมาก
