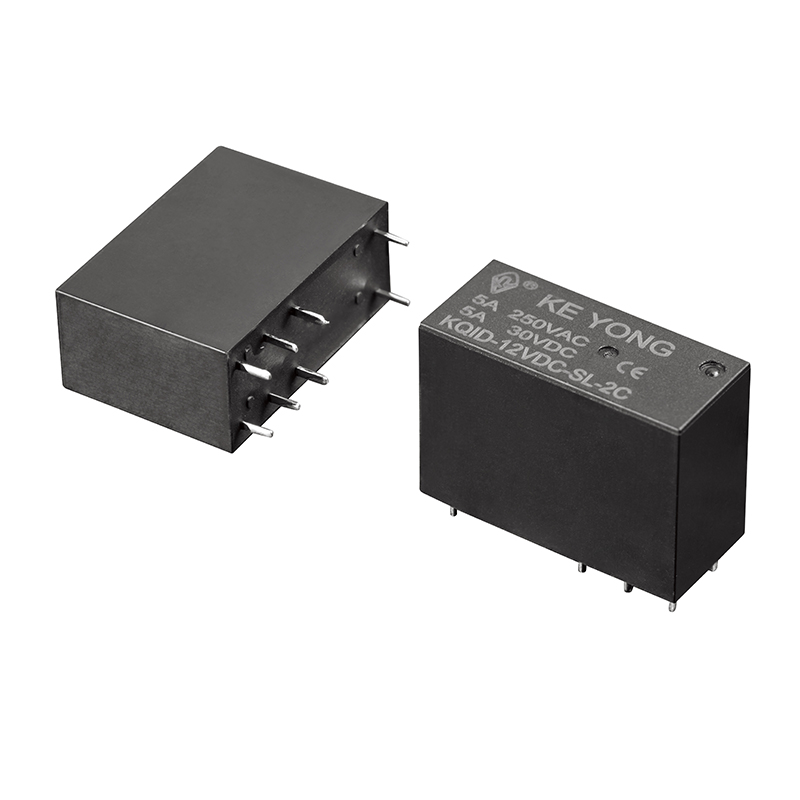

KQID (14F-2P) รีเลย์สัญญาณปิดผนึกความไวสูงที่มีความไวสูงจาก NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD. เป็นรีเลย์ PCB ขนาดกะทัดรัดและเชื่อถือได้ ออกแบบมาเพื่อการใช้งานวงจรความหนาแน่นสูงที่ต้องการการสลับสัญญาณที่เสถียร ฉนวนเสริมแรง และความทนทานในระยะยาว ออกแบบมาสำหรับระบบอัตโนมัติทางอุตสาหกรรม เครื่องใช้ไฟฟ้าอัจฉริยะ เครื่องมือวัด และระบบควบคุม รีเลย์สัญญาณแบบปิดผนึกอย่างสมบูรณ์นี้ให้ประสิทธิภาพทางไฟฟ้าที่ยอดเยี่ยมด้วยความสามารถในการสลับ 5A และความเป็นฉนวน 5000VAC ระหว่างคอยล์และหน้าสัมผัสเพื่อเพิ่มความปลอดภัยในการปฏิบัติงาน
สร้างขึ้นด้วยหน้าสัมผัสโลหะผสมเงินระดับพรีเมียม (AgSnO, AgSnO3, AgNi) KQID(14F-2P) ช่วยให้มั่นใจถึงความต้านทานการสัมผัสต่ำ ความเสถียรในการสลับสูง และอายุการใช้งานที่ยาวนานขึ้น โครงสร้างแบบปิดผนึกช่วยปกป้องส่วนประกอบภายในจากฝุ่น ความชื้น และการปนเปื้อนในสิ่งแวดล้อมได้อย่างมีประสิทธิภาพ ทำให้เป็นตัวเลือกที่เหมาะสำหรับการใช้งานทางอิเล็กทรอนิกส์ที่มีความต้องการสูง
●การออกแบบรีเลย์ PCB ขนาดกะทัดรัดสำหรับส่วนประกอบอิเล็กทรอนิกส์ที่มีความหนาแน่นสูง
●ความสามารถในการสลับหน้าสัมผัส 5A ที่โหลดความต้านทาน 250VAC / 30VDC
● ความเป็นฉนวน 5000VAC สำหรับฉนวนเสริมและความปลอดภัยทางไฟฟ้า

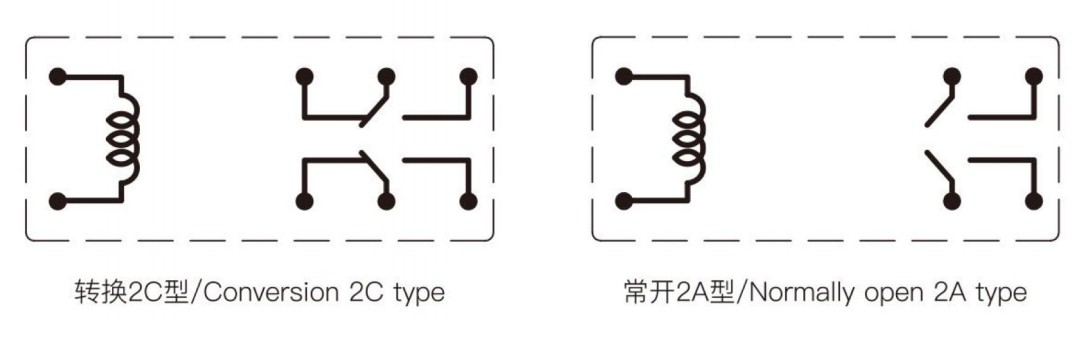

●มีจำหน่ายในรูปแบบหน้าสัมผัส 2A, 2B และ 2C สำหรับการออกแบบวงจรที่ยืดหยุ่น
●วัสดุหน้าสัมผัส AgSnO / AgSnO3 / AgNi คุณภาพสูงเพื่อการนำไฟฟ้าที่เชื่อถือได้
●ความต้านทานการสัมผัสต่ำ ≤100mΩ เพื่อการส่งสัญญาณที่มีประสิทธิภาพ
●โครงสร้างรีเลย์ที่ปิดสนิทช่วยป้องกันความชื้น ฝุ่น และการปนเปื้อน
●ตัวเลือกแรงดันไฟฟ้าคอยล์กว้างตั้งแต่ 5V ถึง 48V DC
●ช่วงอุณหภูมิการทำงาน: -40°C ถึง +85°C
●อายุการใช้งานของเครื่องจักรเกิน 10 ล้านครั้ง
●ปรับให้เหมาะสมสำหรับระบบควบคุมอุตสาหกรรม อุปกรณ์สมาร์ทโฮม เครื่องมือวัด และอุปกรณ์อัตโนมัติ
| ติดต่อจัด | 2A,2B,2C |
| ความต้านทานต่อการสัมผัส | ≤50mΩ(1A 6VDC) |
| ติดต่อวัสดุ | โลหะผสมเงิน: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| อัตราการติดต่อ (Res.load) | 5A 250VAC/30VDC |
| แรงดันไฟฟ้าสลับสูงสุด | 277VAC/30VDC |
| กระแสไฟสลับสูงสุด | 5เอ |
| กำลังสวิตชิ่งสูงสุด | 1385VA/150W |
| ความทนทานทางไฟฟ้า (ความถี่: 360 ops/ชม.) | 1×10⁵ตัวเลือก/1×10⁴ตัวเลือก |
| ความทนทานทางกล (ความถี่: 18000 ops/ชม.) | 1×10⁷อ๊อฟ |
| การใช้พลังงาน(วัตต์) | 0.54 วัตต์(ลิตร) | 0.72W(ล) | ||||||||||||||
| แรงดันไฟฟ้าที่กำหนด (VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| ความต้านทานคอยล์ (Ω±10%) | 46.3 | 66.7 | 150 | 267 | 600 | 1067 | 2400 | 4267 | 34.7 | 50 | 112.5 | 200 | 450 | 800 | 1800 | 3200 |
| แรงดันไฟฟ้ารับ (สูงสุด) | 80% (แรงดันไฟฟ้าที่กำหนด) | |||||||||||||||
| แรงดันตกคร่อม (ขั้นต่ำ) | 5% (แรงดันไฟฟ้าที่กำหนด) | |||||||||||||||
| แรงดันไฟฟ้าเกินพิกัดสูงสุดที่อนุญาต (VDC) | 130% (แรงดันไฟฟ้าที่กำหนด) | |||||||||||||||
| ระดับฉนวน | บี/เอฟ | |
| ความต้านทานของฉนวน | 1,000MQ (5,000VDC) | |
| ความเป็นฉนวน (กระแสไฟรั่ว 1mA) | ระหว่างคอยล์และหน้าสัมผัส | 5,000VAC 1 นาที |
|
|
ระหว่างชุดผู้ติดต่อ | 3000VAC 1 นาที |
|
|
ระหว่างผู้ติดต่อที่เปิดอยู่ | 1,000VAC 1 นาที |
| เวลาใช้งาน (ที่แรงดันไฟฟ้าที่กำหนด) | ≤15ms | |
| เวลาปล่อย (ไม่มีไดโอด) (ที่แรงดันไฟฟ้าที่กำหนด) | ≤5ms | |
| ความชื้น | ความชื้นสัมพัทธ์ 5%~85% | |
| อุณหภูมิแวดล้อม | -40°C~+85°C | |
| ทนต่อแรงกระแทก | มีประโยชน์ใช้สอย | 98 ม./วินาที² |
|
|
ทำลายล้าง | 980 ม./วินาที² |
| ความต้านทานการสั่นสะเทือน (แอมพลิจูดสองเท่า) | 10เฮิร์ต~55เฮิร์ต 1.5มม | |
| น้ำหนัก | ประมาณ 15ก | |
| การก่อสร้าง | ฟลักซ์ปิดผนึกพิสูจน์อักษร | |
รีเลย์สัญญาณที่ปิดสนิทของ KEYONG ใช้กันอย่างแพร่หลายใน:
อิเล็กทรอนิกส์ยานยนต์
ระบบควบคุมตัวถัง, ระบบควบคุมไฟ, ระบบ ECU
อุปกรณ์สื่อสาร
โมดูลการส่งสัญญาณ แผงสวิตชิ่ง เทอร์มินัลการสื่อสาร
ระบบรักษาความปลอดภัยและการเฝ้าระวัง
ระบบเตือนภัย อุปกรณ์ควบคุมการเข้าออก อุปกรณ์ตรวจสอบ
ระบบอัตโนมัติทางอุตสาหกรรม
โมดูลควบคุม PLC, อินเทอร์เฟซอัตโนมัติ, แผงควบคุมอัจฉริยะ
เครื่องใช้ในครัวเรือน
แผงควบคุมบ้านอัจฉริยะ เครื่องปรับอากาศ เครื่องซักผ้า
ระบบพลังงานทดแทน
วงจรควบคุมการจัดเก็บพลังงานและระบบจัดการการชาร์จ
ในฐานะซัพพลายเออร์รีเลย์ของจีนที่เชื่อถือได้ ผลิตภัณฑ์ของ KEYONG ปฏิบัติตามมาตรฐานและการรับรองสากล:
●การรับรองมาตรฐาน UL
●ใบรับรอง TUV
●การรับรอง CQC
●การรับรอง CE
●การปฏิบัติตาม RoHS
ซีอี
ซีคิวซี
เป็นไปตามมาตรฐาน RoHS
ทียูวี
แอล
การรับรองเหล่านี้แสดงให้เห็นถึงความมุ่งมั่นของเราต่อความปลอดภัยของผลิตภัณฑ์ ความน่าเชื่อถือ และความรับผิดชอบต่อสิ่งแวดล้อม
ตัวอย่าง การทดสอบ และนโยบายการรับประกัน
ตัวอย่างตามคำขอ
การรับประกันมาตรฐาน: 12 เดือน
นโยบายการคืนและเปลี่ยนสินค้าที่ชัดเจน
การปรับแต่งและกระบวนการผลิต
การยืนยันความต้องการ
การประเมินทางเทคนิค
การพัฒนาตัวอย่าง
การอนุมัติจากลูกค้า
การผลิตและการส่งมอบจำนวนมาก
ผู้ผลิตรีเลย์มืออาชีพ
ความเชี่ยวชาญด้านการผลิตรีเลย์มากกว่า 10 ปี
กำลังการผลิตขนาดใหญ่
ผลผลิตประจำปีเกิน 80 ล้านหน่วยรีเลย์
การสนับสนุน OEM และ ODM
โซลูชันรีเลย์ที่ปรับแต่งตามความต้องการทางเทคนิคของลูกค้า
การควบคุมคุณภาพอย่างเข้มงวด
การตรวจสอบทุกกระบวนการตั้งแต่วัตถุดิบจนถึงผลิตภัณฑ์สำเร็จรูป
ประสบการณ์การส่งออกทั่วโลก
ผลิตภัณฑ์ที่จำหน่ายให้กับอเมริกาเหนือ อเมริกาใต้ ยุโรป ตะวันออกกลาง และเอเชียตะวันออกเฉียงใต้
การสนับสนุนด้านเทคนิคที่ตอบสนอง
ทีมวิศวกรและฝ่ายขายมืออาชีพเพื่อการตอบสนองโครงการที่รวดเร็ว
