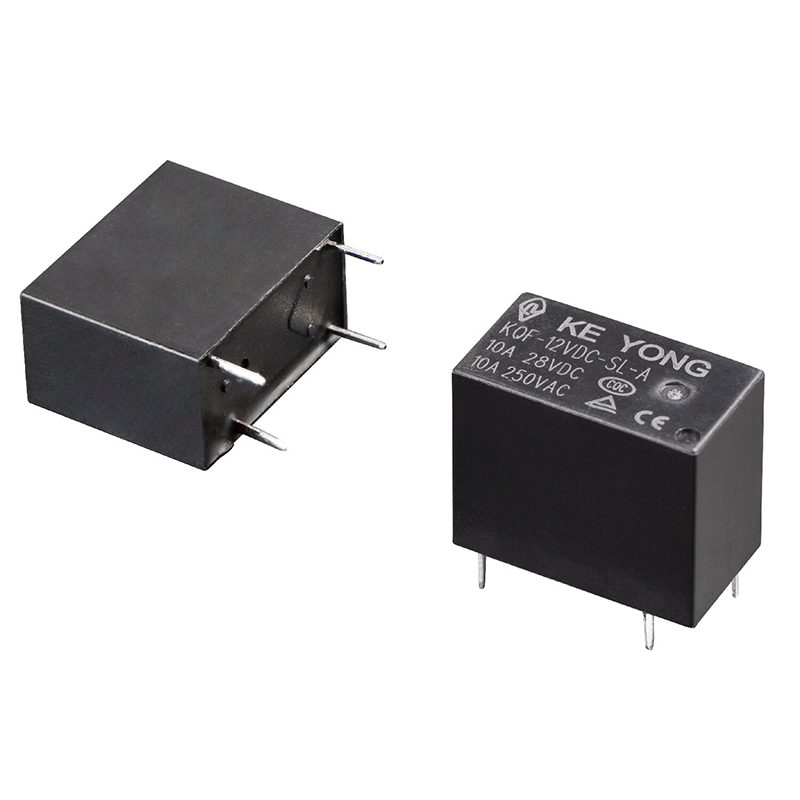

รีเลย์ PCB ขนาดเล็ก KQF (32F) 5A/250VAC จาก NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD. เป็นโซลูชันรีเลย์ขนาดกะทัดรัดและเชื่อถือได้ ออกแบบมาสำหรับระบบควบคุมอุตสาหกรรม อุปกรณ์ HVAC อุปกรณ์สมาร์ทโฮม ระบบรักษาความปลอดภัย อุปกรณ์จ่ายไฟ และเครื่องใช้ในครัวเรือน ด้วยประสิทธิภาพการสวิตชิ่งที่เสถียรและการออกแบบฉนวนเสริมแรง จึงเหมาะสำหรับการใช้งาน PCB ความหนาแน่นสูงที่ต้องการความน่าเชื่อถือในระยะยาวและความปลอดภัยทางไฟฟ้า
●รองรับความสามารถในการสลับ 5A, 10A, 16A และ 20A

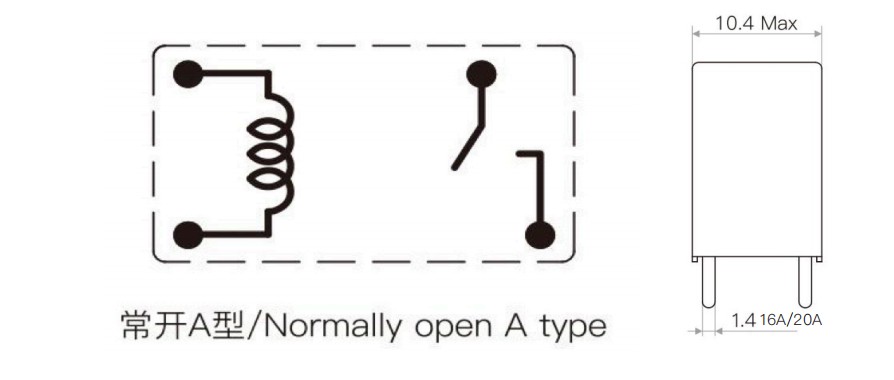

●การกำหนดค่าหน้าสัมผัส SPST-NO (1 Form A)
●ความเป็นฉนวน 4kV ระหว่างคอยล์และหน้าสัมผัสเพื่อความปลอดภัยของฉนวนที่เพิ่มขึ้น
●ตัวเลือกการใช้พลังงานคอยล์ต่ำ: 200mW และ 450mW

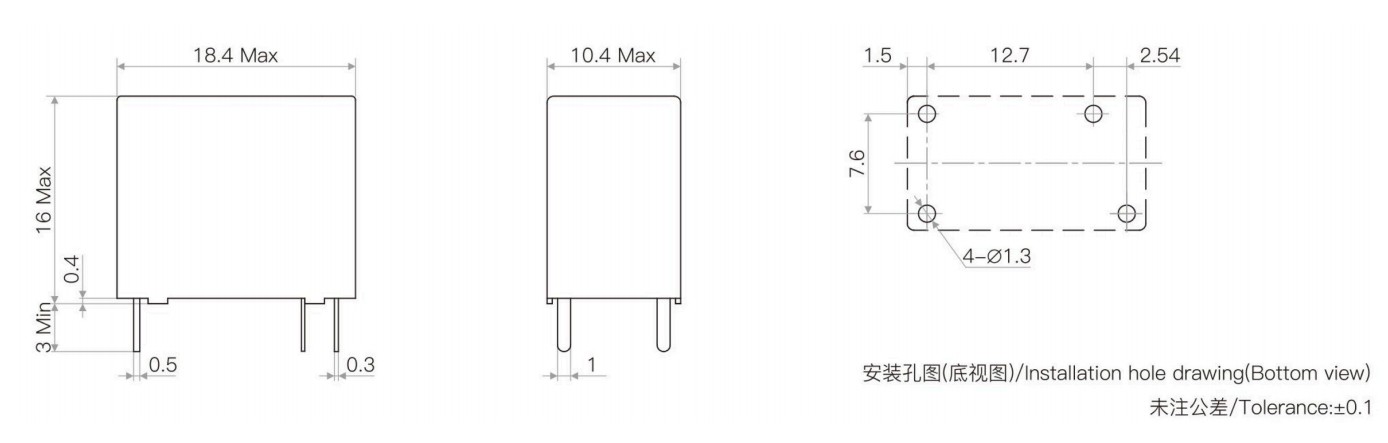

●โครงสร้างย่อยขนาดเล็กกะทัดรัดสำหรับโครงร่าง PCB ที่ประหยัดพื้นที่
●การออกแบบขั้วต่อ PCB มาตรฐานเพื่อให้ติดตั้งและเปลี่ยนได้ง่าย
●มีให้เลือกแบบพลาสติกปิดผนึกและกันฟลักซ์
●เป็นไปตาม RoHS สำหรับมาตรฐานด้านสิ่งแวดล้อมทั่วโลก
●ช่วยลดการสร้างความร้อนและการใช้พลังงาน
●เหมาะสำหรับแผงควบคุมอิเล็กทรอนิกส์ขนาดกะทัดรัด
●ประสิทธิภาพการสลับที่เสถียรภายใต้สภาพการทำงานต่อเนื่อง
●บูรณาการเข้ากับระบบอัตโนมัติและอุปกรณ์ได้อย่างง่ายดาย
●การทำงานที่เชื่อถือได้เพื่ออายุการใช้งานที่ยาวนาน
| ติดต่อจัด | A |
| ความต้านทานต่อการสัมผัส | ≤50mQ |
| ติดต่อวัสดุ | โลหะผสมเงิน: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| อัตราการติดต่อ (Res.load) | 5A/10A 250VAC,10A 125VAC/30VDC,16A 250VAC |
| แรงดันไฟฟ้าสลับสูงสุด | 250VAC/30VDC |
| กระแสไฟสลับสูงสุด | 20เอ |
| กำลังสวิตชิ่งสูงสุด | 2500VA/300W |
| ความทนทานทางไฟฟ้า (ความถี่:360 ops/ชม.) | 1×10⁵ตัวเลือก/1×10⁴ตัวเลือก |
| ความทนทานทางกลไก (ความถี่:18000 ops/ชม.) | 1×10⁷อ๊อฟ |
| การใช้พลังงาน(วัตต์) | 0.45 วัตต์(ลิตร) | 0.2 วัตต์(เอช) | ||||||||||||
| แรงดันไฟฟ้าที่กำหนด (VDC) | 03 | 05 | 06 | 09 | 12 | 18 | 24 | 03 | 05 | 06 | 09 | 12 | 18 | 24 |
| ความต้านทานคอยล์ (Ω±10%) | 20 | 55.5 | 80 | 180 | 320 | 720 | 1280 | 45 | 125 | 180 | 405 | 720 | 1620 | 2880 |
| แรงดันไฟฟ้ารับ (สูงสุด) | 75% (แรงดันไฟฟ้าที่กำหนด) | |||||||||||||
| แรงดันตกคร่อม (ขั้นต่ำ | 5% (แรงดันไฟฟ้าที่กำหนด) | |||||||||||||
| แรงดันไฟฟ้าเกินพิกัดสูงสุดที่อนุญาต (VDC) | 130% (แรงดันไฟฟ้าที่กำหนด) | |||||||||||||
| ระดับฉนวน | บี/เอฟ | |
| ความต้านทานของฉนวน | 1,000MΩ(500VDC) | |
| ความแรงของ Dielectrc (กระแสไฟรั่ว 1mA) | ระหว่างคอยล์และหน้าสัมผัส | 4000VAC 1 นาที |
| ระหว่างผู้ติดต่อที่เปิดอยู่ | 1,000VAC 1 นาที | |
| เวลาใช้งาน (ที่แรงดันไฟฟ้าที่กำหนด) | ≤8ms | |
| เวลาปล่อย (ไม่มีไดโอด) (ที่แรงดันไฟฟ้าที่กำหนด) | ≤5ms | |
| ความชื้น | ความชื้นสัมพัทธ์ 5%~85% | |
| อุณหภูมิแวดล้อม | -40°C~+85°C/+105°C | |
| ทนต่อแรงกระแทก | มีประโยชน์ใช้สอย | 294 ม./วินาที² |
| ทำลายล้าง | 980 ม./วินาที² | |
| ความต้านทานการสั่นสะเทือน (แอมพลิจูดสองเท่า) | 10เฮิร์ต~55เฮิร์ต 1.5มม | |
| น้ำหนัก | ประมาณ4.6ก | |
| การก่อสร้าง | ฟลักซ์ปิดผนึกพิสูจน์อักษร | |
รีเลย์ PCB ขนาดเล็ก KQF (32F) 5A/250VAC ได้รับการออกแบบมาเพื่อการควบคุมการสลับที่เชื่อถือได้ในระบบอิเล็กทรอนิกส์ขนาดกะทัดรัดและการใช้งาน PCB ความหนาแน่นสูง ด้วยประสิทธิภาพทางไฟฟ้าที่เสถียร การใช้พลังงานต่ำ และการออกแบบฉนวนเสริม จึงมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ และอุปกรณ์ควบคุมอัจฉริยะ
มีการใช้กันอย่างแพร่หลายในระบบบ้านอัจฉริยะ ตัวควบคุม HVAC เครื่องใช้ในครัวเรือน อุปกรณ์อัตโนมัติทางอุตสาหกรรม ระบบรักษาความปลอดภัย อุปกรณ์สื่อสาร และแผงควบคุมแหล่งจ่ายไฟ ขนาดกะทัดรัดและประสิทธิภาพการสลับที่เสถียรทำให้เหมาะสำหรับการใช้งาน PCB ที่มีพื้นที่จำกัด
1.รีเลย์รองรับการติดตั้ง PCB ความหนาแน่นสูงหรือไม่?
ใช่. โครงสร้างย่อยขนาดเล็กกะทัดรัดได้รับการออกแบบมาสำหรับเค้าโครง PCB ความหนาแน่นสูงและช่วยประหยัดพื้นที่การติดตั้งภายในอุปกรณ์อิเล็กทรอนิกส์ในขณะที่ยังคงประสิทธิภาพทางไฟฟ้าที่เชื่อถือได้
2. ข้อดีของความเป็นฉนวน 4kV คืออะไร?
ความเป็นฉนวน 4kV ระหว่างคอยล์และหน้าสัมผัสช่วยปรับปรุงประสิทธิภาพของฉนวนและความปลอดภัยทางไฟฟ้า ช่วยลดความเสี่ยงของการรบกวนทางไฟฟ้า ไฟฟ้าลัดวงจร และฉนวนพังในสภาพแวดล้อมการทำงานที่มีความต้องการสูง
3.รีเลย์นี้เหมาะสำหรับการทำงานต่อเนื่องระยะยาวหรือไม่?
ใช่. รีเลย์ได้รับการออกแบบด้วยวัสดุหน้าสัมผัสที่มั่นคงและโครงสร้างภายในที่เชื่อถือได้ เพื่อรักษาประสิทธิภาพการสลับที่สม่ำเสมอในระหว่างการทำงานระยะยาวและสภาวะการสลับบ่อยครั้ง
4.มีเวอร์ชันปิดผนึกหรือไม่
ใช่. มีทั้งแบบปิดผนึกด้วยพลาสติกและแบบกันฟลักซ์เพื่อรองรับการประกอบ PCB และกระบวนการผลิตที่แตกต่างกัน
5.รีเลย์เป็นไปตามมาตรฐานสากลหรือไม่?
ใช่. ผลิตภัณฑ์นี้เป็นไปตามข้อกำหนด RoHS และผลิตภายใต้ขั้นตอนการจัดการคุณภาพที่เข้มงวดเพื่อให้เป็นไปตามข้อกำหนดด้านสิ่งแวดล้อมและความปลอดภัยระหว่างประเทศ
6.ลูกค้าควรพิจารณาอะไรบ้างก่อนเลือกรีเลย์ PCB
ลูกค้าควรยืนยัน:
●พิกัดกระแสโหลด
●แรงดันไฟฟ้าคอยล์
●พื้นที่ติดตั้ง PCB
●ความถี่ในการสลับ
●สภาพแวดล้อมการทำงาน
●ข้อกำหนดด้านฉนวน
การเลือกข้อมูลจำเพาะรีเลย์ที่ถูกต้องจะช่วยปรับปรุงความน่าเชื่อถือของอุปกรณ์และอายุการใช้งาน
