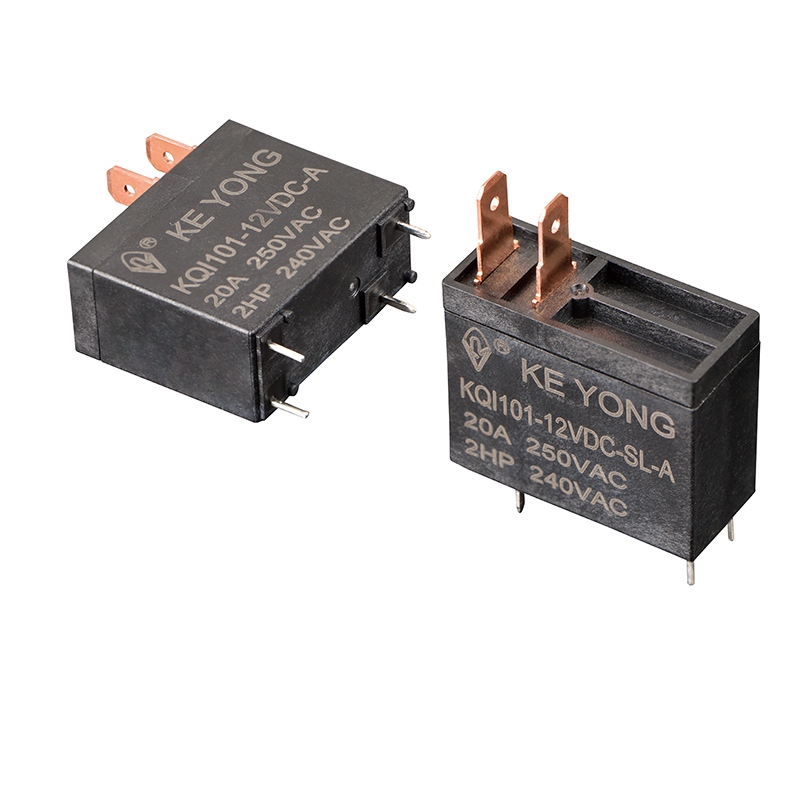

รีเลย์ PCB พลังงานขนาดเล็กสำหรับการสลับ 20A ได้รับการออกแบบมาเพื่อการใช้งานสวิตช์กระแสสูงที่ความเสถียร ความปลอดภัย และอายุการใช้งานที่ยาวนานเป็นสิ่งสำคัญ ผลิตโดย KEYONG ผู้ผลิต ซัพพลายเออร์ โรงงานรีเลย์แม่เหล็กไฟฟ้าระดับมืออาชีพในจีน ผลิตภัณฑ์นี้ได้รับการออกแบบทางวิศวกรรมเพื่อให้ประสิทธิภาพที่เชื่อถือได้ในระบบที่ติดตั้ง PCB ขนาดกะทัดรัด
ด้วยความทนทานทางไฟฟ้าที่แข็งแกร่งและประสิทธิภาพการสัมผัสที่สม่ำเสมอ รีเลย์นี้จึงใช้กันอย่างแพร่หลายในระบบควบคุมอุตสาหกรรม อุปกรณ์อิเล็กทรอนิกส์ในยานยนต์ เครื่องใช้ในครัวเรือน และโมดูลการจัดการพลังงาน ได้รับการพัฒนาภายใต้มาตรฐานการควบคุมคุณภาพที่เข้มงวดเพื่อให้มั่นใจถึงการทำงานที่มั่นคงในสภาพแวดล้อมที่มีความต้องการสูง
ในฐานะซัพพลายเออร์รีเลย์ที่เชื่อถือได้ในประเทศจีน KEYONG มุ่งเน้นไปที่การผลิตที่มีความแม่นยำและการปรับปรุงอย่างต่อเนื่อง เพื่อให้มั่นใจว่ารีเลย์ทุกตัวตรงตามข้อกำหนดการใช้งานทั่วโลก
●การออกแบบขนาดเล็กกะทัดรัดเหมาะสำหรับการติดตั้ง PCB
●ความสามารถในการสลับ 20A ที่เสถียรสำหรับโหลดกระแสสูง
●ประสิทธิภาพแม่เหล็กไฟฟ้าที่เชื่อถือได้พร้อมความต้านทานการสัมผัสต่ำ
●ทนทานต่อการสึกหรอทางไฟฟ้าอย่างแข็งแกร่งเพื่อยืดอายุการใช้งาน
●ออกแบบมาสำหรับกระบวนการประกอบ PCB อัตโนมัติ
●เหมาะสำหรับงานอิเล็กทรอนิกส์ทั้งในอุตสาหกรรมและผู้บริโภค
ผลิตภัณฑ์นี้สะท้อนให้เห็นถึงความมุ่งมั่นของ KEYONG ในฐานะผู้ผลิตรีเลย์มืออาชีพในประเทศจีน โดยมุ่งเน้นที่ความทนทาน ความสม่ำเสมอ และความยืดหยุ่นในการใช้งาน
การเลือกรีเลย์ Power PCB ขนาดเล็กที่เหมาะสมสำหรับการสลับ 20A เป็นสิ่งสำคัญอย่างยิ่งในการประกันประสิทธิภาพของวงจรที่เสถียรและอายุการใช้งานที่ยาวนาน ในฐานะผู้ผลิตและซัพพลายเออร์รีเลย์ระดับมืออาชีพของจีน KEYONG ให้คำแนะนำทางเทคนิคเพื่อช่วยให้ลูกค้าเลือกรีเลย์ที่เหมาะสมที่สุดสำหรับการใช้งานที่แตกต่างกัน
เมื่อเลือกรีเลย์ PCB ขนาด 20A วิศวกรมักจะพิจารณาปัจจัยต่อไปนี้:
ประเภทโหลด: โหลดความต้านทาน (เครื่องทำความร้อน, โคมไฟ) หรือโหลดอุปนัย (มอเตอร์, คอมเพรสเซอร์)
การเปลี่ยนความต้องการปัจจุบัน: กระแสต่อเนื่องเทียบกับกระแสไหลเข้า
ความเข้ากันได้ของแรงดันไฟฟ้าคอยล์: การออกแบบวงจรควบคุมที่ตรงกัน
พื้นที่เค้าโครง PCB: ข้อกำหนดการออกแบบที่กะทัดรัดสำหรับบอร์ดความหนาแน่นสูง
อายุการใช้งานไฟฟ้า: ความถี่ของรอบการสลับ
ข้อกำหนดการรับรองความปลอดภัย: มาตรฐาน UL, TUV, CE สำหรับตลาดส่งออก
สำหรับการใช้งานที่มีกระแสไฟฟ้าสูง เช่น ระบบยานยนต์หรือแผงควบคุมทางอุตสาหกรรม พาวเวอร์รีเลย์ขนาดเล็กพิกัด 20A ให้ความสมดุลระหว่างขนาดกะทัดรัดและความสามารถในการสลับที่เชื่อถือได้ โดยเฉพาะอย่างยิ่งเมื่อพื้นที่บน PCB มีจำกัด
KEYONG ในฐานะโรงงานรีเลย์ที่มีประสบการณ์ในประเทศจีน ให้การสนับสนุนด้านวิศวกรรมเพื่อช่วยให้ลูกค้าหลีกเลี่ยงการเลือกรีเลย์ที่ได้รับการประเมินต่ำเกินไปหรือได้รับการออกแบบมากเกินไป เพื่อให้มั่นใจถึงประสิทธิภาพด้านต้นทุนและความเสถียรของระบบ

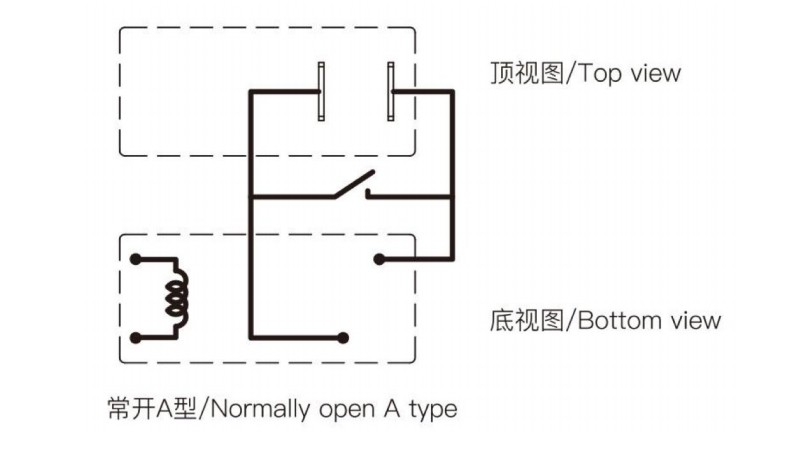

| ติดต่อจัด | A |
| ความต้านทานต่อการสัมผัส | ≤100mΩ |
| ติดต่อวัสดุ | โลหะผสมเงิน: AgSnO₂ In₂O₂、AgSnO₂、AgNi |
| อัตราการติดต่อ (Res.load) | 20A 250VAC |
| แรงดันไฟฟ้าสลับสูงสุด | 250VAC/30VDC |
| กระแสไฟสลับสูงสุด | 20เอ |
| กำลังสวิตชิ่งสูงสุด | 4000VA |
| ความทนทานทางไฟฟ้า (ความถี่: 360 ops/ชม.) | 1×10⁵ตัวเลือก/1×10⁴ตัวเลือก |
| ความทนทานทางกล (ความถี่: 18000 ops/ชม.) | 1×10⁷อ๊อฟ |
| การใช้พลังงาน(วัตต์) | 0.54 วัตต์(ลิตร) | 0.72W(ล) | ||||||||||||||
| แรงดันไฟฟ้าที่กำหนด (VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| ความต้านทานคอยล์ (Ω±10%) | 46.3 | 66.7 | 150 | 267 | 600 | 1067 | 2400 | 4267 | 34.7 | 50 | 112.5 | 200 | 450 | 800 | 1800 | 3200 |
| แรงดันไฟฟ้ารับ (สูงสุด) | 80% (แรงดันไฟฟ้าที่กำหนด) | |||||||||||||||
| แรงดันตกคร่อม (ขั้นต่ำ) | 5% (แรงดันไฟฟ้าที่กำหนด) | |||||||||||||||
| แรงดันไฟฟ้าเกินพิกัดสูงสุดที่อนุญาต (VDC) | 130% (แรงดันไฟฟ้าที่กำหนด) | |||||||||||||||
| ระดับฉนวน | บี/เอฟ | |
| ความต้านทานของฉนวน | 1,000M2 | |
| ความเป็นฉนวน กระแสไฟรั่ว 1mA) | ระหว่างคอยล์และหน้าสัมผัส | 5,000VAC 1 นาที |
|
|
ระหว่างผู้ติดต่อที่เปิดอยู่ | 1,000VAC 1 นาที |
| เวลาใช้งาน (ที่แรงดันไฟฟ้าที่กำหนด) | ≤20มิลลิวินาที | |
| เวลาปล่อย (ไม่มีไดโอด) (ที่แรงดันไฟฟ้าที่กำหนด) | ≤10มิลลิวินาที | |
| ความชื้น | ความชื้นสัมพัทธ์ 5%~85% | |
| อุณหภูมิแวดล้อม | -40°C~+85°C | |
| ทนต่อแรงกระแทก | มีประโยชน์ใช้สอย | 98 ม./วินาที² |
|
|
ทำลายล้าง | 980 ม./วินาที² |
| ความต้านทานการสั่นสะเทือน (แอมพลิจูดสองเท่า) | 10เฮิร์ต~55เฮิร์ต 1.5มม | |
| น้ำหนัก | ประมาณ 17 ก | |
| การก่อสร้าง | ป้องกันฟลักซ์ | |
รีเลย์ Power PCB ขนาดเล็กสำหรับการสลับ 20A ถูกนำมาใช้กันอย่างแพร่หลายในหลายอุตสาหกรรม:
●ระบบควบคุมอัตโนมัติทางอุตสาหกรรม
●หน่วยควบคุมอิเล็กทรอนิกส์ของยานยนต์
●โมดูลสวิตช์เครื่องใช้ภายในบ้าน
●ระบบควบคุมอุณหภูมิและปรับอากาศ
●อุปกรณ์จ่ายไฟและการจัดการพลังงาน
●ระบบควบคุมการสื่อสารและสัญญาณ
ด้วยประสิทธิภาพที่เสถียรภายใต้สภาวะโหลดที่แตกต่างกัน รีเลย์ KEYONG มักถูกเลือกโดยลูกค้า OEM ทั่วโลกที่กำลังมองหาซัพพลายเออร์โรงงานรีเลย์ในจีนที่เชื่อถือได้
Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. ตั้งอยู่ในเมืองหนิงโป มณฑลเจ้อเจียง ประเทศจีน และดำเนินธุรกิจโรงงานผลิตขนาด 12,000 ตารางเมตร พร้อมด้วยสายการผลิตอัตโนมัติหลายสาย
โรงงานรวมอุปกรณ์ที่ทันสมัย เช่น ระบบการประกอบอัตโนมัติ เครื่องทดสอบ และเครื่องมือตรวจสอบความแม่นยำ เพื่อให้มั่นใจถึงประสิทธิภาพสูงและผลผลิตที่มีเสถียรภาพ
ด้วยกำลังการผลิตรีเลย์หลายสิบล้านตัวต่อปี KEYONG จึงกลายเป็นผู้ผลิตและซัพพลายเออร์รีเลย์ของจีนที่เชื่อถือได้ซึ่งให้บริการลูกค้าทั่วโลกในภาคยานยนต์ พลังงาน การสื่อสาร และอุตสาหกรรม
KEYONG ให้การสนับสนุนด้านเทคนิคครบวงจร ได้แก่:
●คำแนะนำในการเลือกรีเลย์ตามความต้องการใช้งาน
●การให้คำปรึกษาเกี่ยวกับพารามิเตอร์ทางไฟฟ้า
●การประเมินโซลูชันแบบกำหนดเองสำหรับโครงการ OEM
●การจัดการเวลารอคอยสินค้าที่มั่นคงสำหรับการผลิตจำนวนมาก
●การสนับสนุนทางเทคนิคหลังการขายและความช่วยเหลือในการแก้ไขปัญหา
ระบบบริการนี้ช่วยให้มั่นใจได้ว่าลูกค้าจะได้รับไม่เพียงแต่ผลิตภัณฑ์เท่านั้น แต่ยังได้รับการสนับสนุนในระดับวิศวกรรมจากซัพพลายเออร์รีเลย์จากโรงงานมืออาชีพในจีนอีกด้วย
●ประสบการณ์ด้านการผลิตในการผลิตรีเลย์มานานกว่าทศวรรษ
●ความสามารถด้านวิศวกรรมและการวิจัยและพัฒนาที่แข็งแกร่ง
●ระบบการผลิตและการทดสอบอัตโนมัติขั้นสูง
●การควบคุมคุณภาพอย่างเข้มงวดสอดคล้องกับมาตรฐานสากล
●อุปทานทั่วโลกที่มั่นคงสำหรับภาคยานยนต์ อุตสาหกรรม และพลังงาน
KEYONG ยังคงเสริมสร้างตำแหน่งในฐานะผู้ผลิต ซัพพลายเออร์ โรงงานรีเลย์แม่เหล็กไฟฟ้าที่เชื่อถือได้ของจีน โดยมุ่งเน้นที่ความร่วมมือระยะยาวและคุณภาพของผลิตภัณฑ์ที่สม่ำเสมอ
การทำความเข้าใจความแตกต่างระหว่างรีเลย์ประเภทเดียวกันช่วยให้วิศวกรเลือกโซลูชันที่เหมาะสมสำหรับการใช้งานของตนได้ ด้านล่างนี้คือการเปรียบเทียบเชิงปฏิบัติจากมุมมองของการผลิตและการใช้งาน:
| พารามิเตอร์ | รีเลย์ PCB พลังงานขนาดเล็ก (20A) | รีเลย์สัญญาณ | รีเลย์ไฟฟ้าทั่วไป |
|---|---|---|---|
| โหลดพิกัด | กระแสไฟสูงถึง 20A | กระแสไฟต่ำ (ระดับสัญญาณ) | โหลดปานกลางถึงสูง |
| ขนาด | ประเภท PCB ขนาดกะทัดรัด | กะทัดรัดเป็นพิเศษ | โครงสร้างที่ใหญ่ขึ้น |
| แอปพลิเคชัน | สวิตช์ไฟ, การควบคุมทางอุตสาหกรรม | การส่งสัญญาณการสื่อสาร | การควบคุมพลังงานทั่วไป |
| ประเภทโหลด | มอเตอร์ เครื่องทำความร้อน โมดูลพลังงาน | สัญญาณควบคุมเท่านั้น | โหลดในครัวเรือนและอุตสาหกรรม |
| ความทนทาน | อายุการใช้งานไฟฟ้า/เครื่องกลสูง | ความเสถียรของสัญญาณสูงมาก | มีความทนทานปานกลางถึงสูง |
| ประสิทธิภาพต้นทุน | มีความสมดุลสำหรับใช้ในอุตสาหกรรม | แอพพลิเคชั่นที่ใช้พลังงานต่ำ | กว้างกว่าแต่กะทัดรัดน้อยกว่า |
คำถามที่ 1: การใช้งานหลักของรีเลย์ PCB ขนาดเล็ก 20A คืออะไร
ใช้สำหรับสลับโหลดกระแสปานกลางเป็นกระแสสูงในระบบอิเล็กทรอนิกส์ขนาดกะทัดรัด เช่น ตัวควบคุมทางอุตสาหกรรม โมดูลยานยนต์ และเครื่องใช้ในครัวเรือน
คำถามที่ 2: รีเลย์นี้สามารถใช้กับงานด้านยานยนต์ได้หรือไม่?
ใช่ มีการนำไปใช้กันอย่างแพร่หลายในระบบควบคุมอิเล็กทรอนิกส์ของยานยนต์ที่ต้องการประสิทธิภาพการสลับที่เสถียร
คำถามที่ 3: KEYONG เป็นผู้ผลิตหรือบริษัทการค้าหรือไม่
KEYONG เป็นผู้ผลิตรีเลย์โดยตรงและโรงงานในประเทศจีน โดยบูรณาการการผลิต การวิจัยและพัฒนา และการควบคุมคุณภาพ
คำถามที่ 4: รีเลย์รองรับการติดตั้ง PCB หรือไม่
ใช่ ออกแบบมาเป็นพิเศษสำหรับการติดตั้ง PCB ในระบบประกอบอัตโนมัติ
