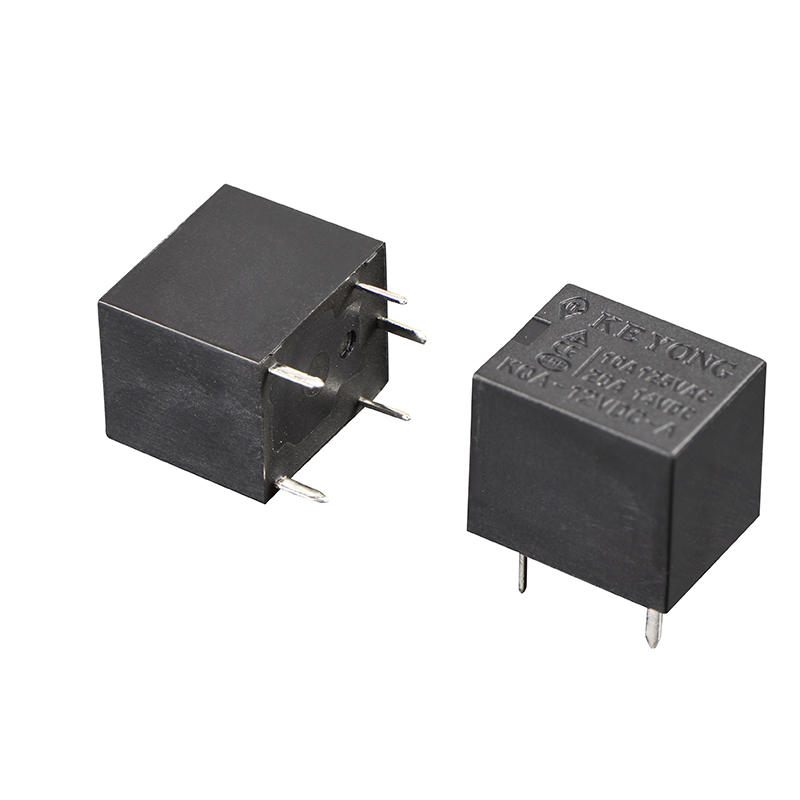

รีเลย์ PCB สำหรับยานยนต์ขนาดเล็ก KEYONG KQA(T78) โดดเด่นด้วยการออกแบบที่กะทัดรัดและน้ำหนักเบาสำหรับอุปกรณ์อิเล็กทรอนิกส์ในยานยนต์และการควบคุม PCB ที่มีพื้นที่การติดตั้งจำกัด รีเลย์ PCB สำหรับยานยนต์ขนาดเล็กนี้รองรับความสามารถในการโหลดที่ดีเยี่ยมที่ 35A เป็นเวลา 10 นาที และ 25A เป็นเวลา 1 ชั่วโมง ให้ประสิทธิภาพการสลับที่เสถียรและการต้านทานความร้อนที่เชื่อถือได้ ในฐานะผู้ผลิตและซัพพลายเออร์รีเลย์ระดับมืออาชีพของจีน KEYONG นำเสนอโซลูชันรีเลย์ PCB สำหรับยานยนต์ที่ทนทานและคุ้มค่าสำหรับ OEM ผู้จัดจำหน่าย และการใช้งานในอุตสาหกรรม
●การออกแบบการติดตั้ง PCB ขนาดกะทัดรัด
●ประสิทธิภาพการสลับที่เสถียร
●การใช้พลังงานคอยล์ต่ำ
●ความน่าเชื่อถือสูงและอายุการใช้งานยาวนาน
●ความสามารถในการตอบสนองที่รวดเร็ว
●เหมาะสำหรับงานด้านยานยนต์และอุตสาหกรรม
●มีการกำหนดค่าหน้าสัมผัสหลายแบบ
●คุณภาพสม่ำเสมอภายใต้การผลิตแบบอัตโนมัติ

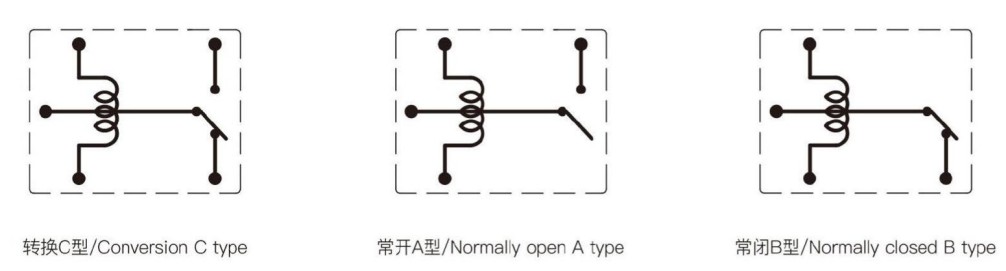

| ติดต่อจัด | เอ บี ซี |
| ความต้านทานต่อการสัมผัส | ≤100mΩ(1A 6VDC) |
| ติดต่อวัสดุ | โลหะผสมเงิน: AgSnOlIn₂O₃、AgSnO₂、AgNi |
| อัตราการติดต่อ (Res.load) | 10A 125VAC,10A/20A 14VDC |
| แรงดันไฟฟ้าสลับสูงสุด | 220VAC/16VDC |
| กระแสไฟสลับสูงสุด | หมายเลข:35A, NC:20A |
| กำลังสวิตชิ่งสูงสุด | 2200VA/320W |
| ความทนทานทางไฟฟ้า ความถี่:360 ops/ชม.) | 1×10⁵ตัวเลือก/1×10ops |
| ความทนทานทางกล (ความถี่: 18000 ops/ชม.) | 1×10' ตัวเลือก |
| ระดับฉนวน | บี/เอฟ | |
| ความต้านทานของฉนวน | 100MQ(500VDC) | |
| ความเป็นฉนวน (กระแสไฟรั่ว 1mA) | ระหว่างคอยล์และหน้าสัมผัส | 1500VAC 1 นาที |
|
|
ระหว่างผู้ติดต่อที่เปิดอยู่ | 1,000VAC 1 นาที |
| เวลาใช้งาน (ที่แรงดันไฟฟ้าที่กำหนด) | ≤10มิลลิวินาที | |
| เวลาปล่อย (ไม่มีไดโอด) (ที่แรงดันไฟฟ้าที่กำหนด) | ≤5ms | |
| ความชื้น | ความชื้นสัมพัทธ์ 5%~85% | |
| อุณหภูมิแวดล้อม | -40°C~+85°C/+105°C | |
| ทนต่อแรงกระแทก | มีประโยชน์ใช้สอย | 98 ม./วินาที² |
|
|
ทำลายล้าง | 980 ม./วินาที² |
| ความต้านทานการสั่นสะเทือน (แอมพลิจูดสองเท่า) | 10เฮิร์ต~55เฮิร์ต 1.5มม | |
| น้ำหนัก | ประมาณ 6 กรัม | |
| การก่อสร้าง | ปิดผนึก ฟลักซ์พิสูจน์อักษร | |
| การใช้พลังงาน(วัตต์) | 0.60W(ลิตร) | 0.80W(ล) | ||||||||||
| แรงดันไฟฟ้าที่กำหนด (VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 05 | 06 | 09 | 12 | 18 | 24 |
| ความต้านทานคอยล์ (Ω±10%) | 42 | 60 | 135 | 240 | 540 | 960 | 31.25 | 45 | 101 | 180 | 405 | 720 |
| แรงดันไฟฟ้ารับ (สูงสุด) | 75% (แรงดันไฟฟ้าที่กำหนด) | |||||||||||
| แรงดันตกคร่อม (ขั้นต่ำ) | 10% (แรงดันไฟฟ้าที่กำหนด) | |||||||||||
| แรงดันไฟฟ้าเกินพิกัดสูงสุดที่อนุญาต (VDC) | 130% (แรงดันไฟฟ้าที่กำหนด) | |||||||||||
1.รีเลย์ PCB สำหรับยานยนต์ขนาดเล็กใช้ทำอะไร?
รีเลย์ PCB ของยานยนต์ขนาดเล็กส่วนใหญ่จะใช้สำหรับการสลับและควบคุมวงจรไฟฟ้าในระบบอิเล็กทรอนิกส์ของยานยนต์ ช่วยควบคุมโหลดกระแสที่สูงขึ้นผ่านสัญญาณกระแสต่ำ และมักใช้ในระบบไฟส่องสว่าง ระบบปรับอากาศ โมดูลควบคุม และอุปกรณ์อิเล็กทรอนิกส์
2.เหตุใดจึงเลือกรีเลย์ PCB แทนรีเลย์แบบเดิม
รีเลย์ PCB ได้รับการออกแบบมาเพื่อการติดตั้งโดยตรงบนแผงวงจรพิมพ์ ช่วยลดความซับซ้อนในการเดินสาย ปรับปรุงประสิทธิภาพการประกอบ และประหยัดพื้นที่ในการติดตั้ง รีเลย์ PCB ขนาดเล็กเหมาะอย่างยิ่งสำหรับอุปกรณ์อิเล็กทรอนิกส์ในยานยนต์ขนาดกะทัดรัด
3.KEYONG รับประกันคุณภาพรีเลย์ได้อย่างไร?
KEYONG ปฏิบัติตามระบบการจัดการคุณภาพ ISO9001 อย่างเคร่งครัด และใช้อุปกรณ์ประกอบและทดสอบอัตโนมัติตลอดการผลิต ผลิตภัณฑ์ได้รับการทดสอบประสิทธิภาพทางไฟฟ้า ความทนทาน ความเสถียร และการปฏิบัติตามข้อกำหนดด้านความปลอดภัยก่อนส่งมอบ
4.KEYONG ให้บริการในอุตสาหกรรมใดบ้าง?
รีเลย์ KEYONG ใช้กันอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์ในยานยนต์ การชาร์จและการจัดเก็บพลังงานทดแทน ระบบอัตโนมัติทางอุตสาหกรรม อุปกรณ์สื่อสาร เครื่องใช้ในครัวเรือน ระบบเทคโนโลยีอัจฉริยะ และการใช้งานด้านความปลอดภัย
ขนาดกะทัดรัดสำหรับการใช้งานที่มีพื้นที่จำกัด
โครงสร้างขนาดเล็กช่วยให้สามารถติดตั้ง PCB ได้อย่างยืดหยุ่นในโมดูลอิเล็กทรอนิกส์ของยานยนต์และระบบควบคุมขนาดกะทัดรัด มีการใช้กันอย่างแพร่หลายในการใช้งานที่มีพื้นที่การติดตั้งจำกัดในขณะที่ต้องการประสิทธิภาพการสลับที่เสถียร
ประสิทธิภาพทางไฟฟ้าที่เสถียร
ออกแบบด้วยวัสดุหน้าสัมผัสที่เชื่อถือได้และโครงสร้างแม่เหล็กไฟฟ้าที่ได้รับการปรับปรุง รีเลย์ให้ค่าการนำไฟฟ้าที่เสถียร ความต้านทานการสัมผัสต่ำ และความสามารถในการสลับที่สม่ำเสมอภายใต้สภาวะการทำงานต่อเนื่อง
การใช้พลังงานคอยล์ต่ำ
การออกแบบคอยล์ที่ได้รับการปรับปรุงให้เหมาะสมจะช่วยลดการใช้พลังงานในขณะที่ยังคงรักษาความเร็วการตอบสนองที่รวดเร็วและการทำงานที่เสถียร รองรับระบบอิเล็กทรอนิกส์ในยานยนต์ที่มีประสิทธิภาพ
อายุการใช้งานเครื่องกลและไฟฟ้ายาวนาน
ผลิตด้วยอุปกรณ์ประกอบอัตโนมัติที่แม่นยำและกระบวนการตรวจสอบคุณภาพที่เข้มงวด รีเลย์จะรักษาประสิทธิภาพที่มั่นคงภายใต้การสั่นสะเทือน ความผันผวนของอุณหภูมิ และสภาวะการสลับบ่อยครั้ง
การสนับสนุนการผลิตอย่างมืออาชีพ
ในฐานะผู้ผลิตรีเลย์ยานยนต์ของจีนที่มีประสบการณ์ KEYONG ให้บริการ OEM และโซลูชันรีเลย์ที่ปรับแต่งได้ตามความต้องการของลูกค้า รวมถึงการเลือกแรงดันไฟฟ้า การจัดการหน้าสัมผัส การกำหนดค่าเทอร์มินัล และการสนับสนุนการจับคู่แอปพลิเคชัน
