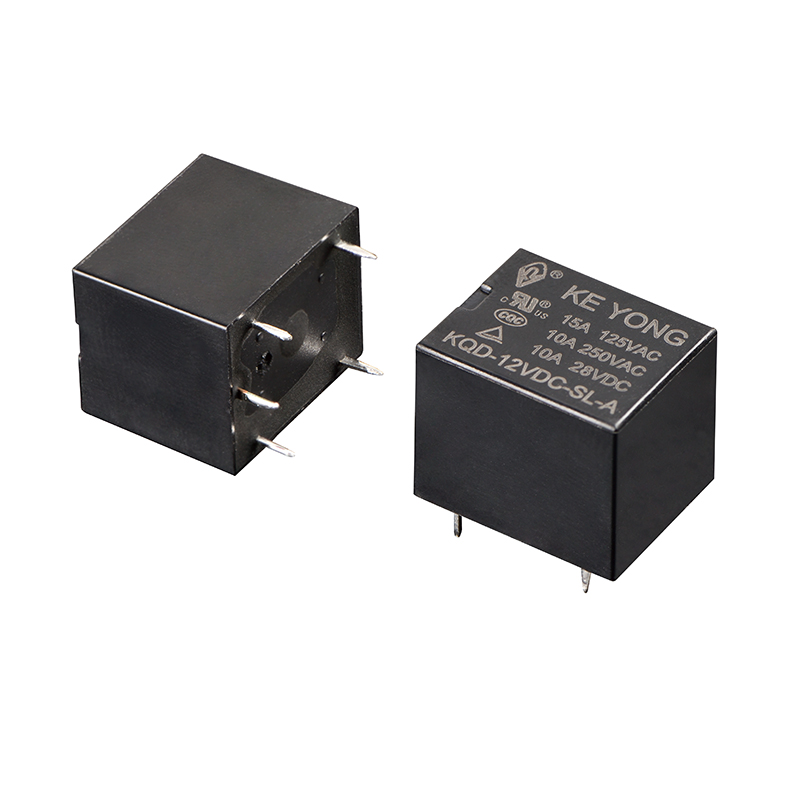

KQD (T73) รีเลย์กำลังไฟแบบลูกบาศก์ 4 PIN 5 PIN ได้รับการออกแบบมาเพื่อการใช้งานสวิตชิ่งกระแสสูงในอุปกรณ์อิเล็กทรอนิกส์ในยานยนต์ ระบบควบคุมอุตสาหกรรม เครื่องใช้ในครัวเรือน และอุปกรณ์การจัดการพลังงาน ด้วยขนาดที่กะทัดรัด ประสิทธิภาพหน้าสัมผัสที่เสถียร การใช้พลังงานคอยล์ต่ำ และความสามารถในการสลับที่เชื่อถือได้ รีเลย์นี้มอบโซลูชันที่มีประสิทธิภาพและทนทานสำหรับการใช้งานการติดตั้ง PCB
| รีเลย์ของเรา | รีเลย์ธรรมดา |
|---|---|
| ความจุกระแสสูง | กระแสไฟสวิตชิ่งต่ำกว่า |
| ความต้านทานการสัมผัสที่มั่นคง | ออกซิเดชันได้ง่าย |
| โครงสร้างลูกบาศก์ขนาดกะทัดรัด | ขนาดที่ใหญ่ขึ้น |
| อายุการใช้งานยาวนาน | อายุขัยสั้นลง |
| การสนับสนุน OEM / ODM | การปรับแต่งที่จำกัด |
การผลิตอัตโนมัติที่มีความแม่นยำสูง
KEYONG ดำเนินการสายการผลิตอัตโนมัติขั้นสูงหลายสายพร้อมกับ:
●เครื่องม้วนและบัดกรีอัตโนมัติ
●อุปกรณ์ประกอบอัจฉริยะ
●ระบบตรวจสอบด้วยภาพทางอุตสาหกรรม
●เครื่องทดสอบความแม่นยำ
●เครื่องโลดโผนและปรับพารามิเตอร์
●อุปกรณ์ทำความสะอาดอัลตราโซนิก
●การควบคุมการผลิตที่เข้มงวดช่วยให้มั่นใจได้ถึงความสม่ำเสมอของผลิตภัณฑ์และคุณภาพชุดการผลิตที่เชื่อถือได้
ระบบการจัดการคุณภาพที่เข้มงวด
ในฐานะโรงงานถ่ายทอดที่มีประสบการณ์ในประเทศจีน KEYONG ปฏิบัติตามมาตรฐานการจัดการคุณภาพ ISO9001 อย่างเคร่งครัดตลอดทั้งกระบวนการตรวจสอบวัตถุดิบ การผลิต การทดสอบ และบรรจุภัณฑ์
รีเลย์แต่ละตัวผ่านการทดสอบประสิทธิภาพอย่างครอบคลุมก่อนจัดส่งเพื่อให้มั่นใจถึงประสิทธิภาพทางไฟฟ้าและเครื่องกลที่เสถียร
การรับรองระดับนานาชาติ
ผลิตภัณฑ์ได้รับการรับรองระดับสากลหลายรายการ ได้แก่:
●การรับรองมาตรฐาน UL
●ใบรับรอง TUV
●การรับรอง CE
●การรับรอง CQC
●การปฏิบัติตาม RoHS
ซีอี
ซีคิวซี
เป็นไปตามมาตรฐาน RoHS
ทียูวี
แอล
การรับรองเหล่านี้ช่วยให้ลูกค้าบรรลุข้อกำหนดการเข้าถึงตลาดและความปลอดภัยที่แตกต่างกัน

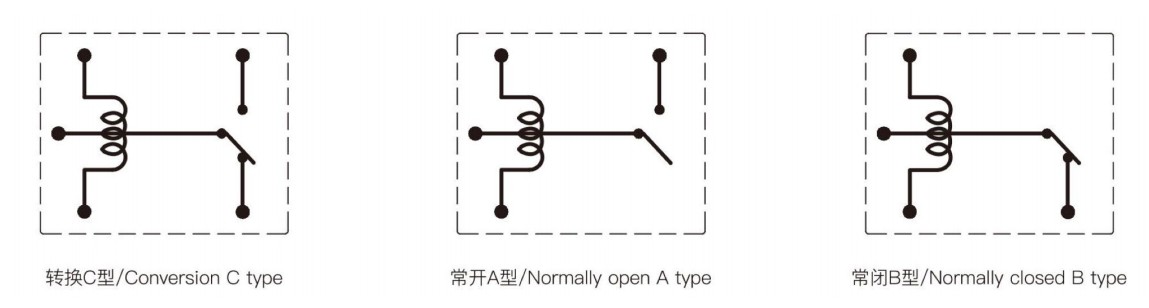

| ติดต่อจัด | เอ บี ซี |
| ความต้านทานต่อการสัมผัส | ≤100mΩ(1A 6VDC) |
| ติดต่อวัสดุ | พันธมิตรเงิน:AgSnO₂In₂O₃、AgSnO₂、AgNi |
| อัตราการติดต่อ (Res.load) | 7A/10A/15A 250VAC/28VDC,15A 125VAC |
| แรงดันไฟฟ้าสลับสูงสุด | 277VAC/30VDC |
| กระแสไฟสลับสูงสุด | 15เอ |
| กำลังสวิตชิ่งสูงสุด | 2770VA/300W |
| ความทนทานทางไฟฟ้า (ความถี่: 360 ops/ชม.) | 1×10⁵ตัวเลือก/1×10⁴ตัวเลือก |
| ความทนทานทางกล (ความถี่: 18000 ops/ชม.) | 1×10⁷ป |
| การใช้พลังงาน(วัตต์) | 0.36 วัตต์(ลิตร) | 0.45W(ล) | ||||||||||||||
| แรงดันไฟฟ้าที่กำหนด (VDC) | 5 | 6 | 9 | 12 | 18 | 24 | 36 | 48 | 5 | 6 | 9 | 12 | 18 | 24 | 36 | 48 |
| ความต้านทานคอยล์ (Q ± 10%) | 69.4 | 100 | 225 | 400 | 900 | 1600 | 3600 | 6400 | 55 | 80 | 180 | 320 | 720 | 1280 | 2880 | 5120 |
| แรงดันไฟฟ้ารับ (สูงสุด) | 75% (แรงดันไฟฟ้าที่กำหนด) | |||||||||||||||
| แรงดันตกคร่อม (ขั้นต่ำ) | 10% (แรงดันไฟฟ้าที่กำหนด) | |||||||||||||||
| แรงดันไฟฟ้าเกินพิกัดสูงสุดที่อนุญาต (VDC) | 130% (แรงดันไฟฟ้าที่กำหนด) | |||||||||||||||
| ระดับฉนวน | บี/เอฟ | |
| ความต้านทานของฉนวน | 100MΩ(500VDC) | |
| ความเป็นฉนวน (กระแสไฟรั่ว 1mA) | ระหว่างคอยล์และหน้าสัมผัส | 1500VAC 1 นาที |
|
|
ระหว่างผู้ติดต่อที่เปิดอยู่ | 1,000VAC 1 นาที |
| เวลาใช้งาน (ที่แรงดันไฟฟ้าที่กำหนด) | ≤10มิลลิวินาที | |
| เวลาปล่อย (ไม่มีไดโอด) (ที่แรงดันไฟฟ้าที่กำหนด) | ≤5ms | |
| ความชื้น | ความชื้นสัมพัทธ์ 5%~85% | |
| อุณหภูมิแวดล้อม | -40°C~+85°C/+105°C | |
| ทนต่อแรงกระแทก | มีประโยชน์ใช้สอย | 98 ม./วินาที² |
|
|
ทำลายล้าง | 980 ม./วินาที² |
| ความต้านทานการสั่นสะเทือน (แอมพลิจูดสองเท่า) | 10เฮิร์ต~55เฮิร์ต 1.5มม | |
| น้ำหนัก | ประมาณ 9 ก | |
| การก่อสร้าง | ฟลักซ์ปิดผนึกพิสูจน์อักษร | |
1. รีเลย์กำลังลูกบาศก์ 4 PIN และ 5 PIN แตกต่างกันอย่างไร?
โดยทั่วไปแล้วรีเลย์ 4 PIN ใช้สำหรับแอปพลิเคชันสวิตชิ่งมาตรฐานพร้อมฟังก์ชันควบคุมพื้นฐาน โดยปกติแล้วรีเลย์ 5 PIN จะมีขั้วต่อเพิ่มเติมสำหรับการกำหนดค่าวงจรปิดแบบปกติหรือวงจรสวิตชิ่ง ทำให้มีตัวเลือกการควบคุมที่ยืดหยุ่นมากขึ้น
การเลือกขึ้นอยู่กับการออกแบบวงจรและข้อกำหนดการใช้งาน
2.รีเลย์นี้สามารถใช้กับงานยานยนต์ได้หรือไม่?
ใช่. รีเลย์กำลังไฟลูกบาศก์ KEYONG 4 PIN 5 PIN ใช้กันอย่างแพร่หลายในระบบอิเล็กทรอนิกส์ของยานยนต์ เช่น การควบคุมไฟ ระบบปรับอากาศ การจัดการแบตเตอรี่ และการควบคุมพลังงานเสริม
ความสามารถในการสลับที่มีเสถียรภาพและความต้านทานการสั่นสะเทือนทำให้เหมาะสำหรับสภาพแวดล้อมในยานยนต์
3.อุตสาหกรรมใดบ้างที่ใช้รีเลย์กำลังแบบลูกบาศก์?
รีเลย์กำลังแบบลูกบาศก์มักใช้ใน:
●อุปกรณ์อิเล็กทรอนิกส์สำหรับยานยนต์
●ระบบอัตโนมัติทางอุตสาหกรรม
●เครื่องใช้ในครัวเรือน
●ระบบพลังงานทดแทน
●ระบบรักษาความปลอดภัย
●อุปกรณ์สื่อสาร
เหมาะอย่างยิ่งสำหรับอุปกรณ์ที่ต้องการการสลับกระแสปานกลางและกระแสสูงที่เสถียร
4.KEYONG รองรับโซลูชันรีเลย์แบบกำหนดเองหรือไม่
ใช่. ในฐานะซัพพลายเออร์และผู้ผลิตรีเลย์มืออาชีพในประเทศจีน KEYONG รองรับบริการ OEM และ ODM ตามความต้องการทางเทคนิคของลูกค้าและสถานการณ์การใช้งาน
5.KEYONG รับประกันคุณภาพของผลิตภัณฑ์อย่างไร
KEYONG ดำเนินการควบคุมคุณภาพอย่างเข้มงวดตลอดกระบวนการผลิต อุปกรณ์การผลิตอัตโนมัติ ระบบการทดสอบความแม่นยำ มาตรฐานการจัดการ ISO9001 และการรับรองระดับสากล ช่วยให้มั่นใจในคุณภาพของผลิตภัณฑ์ที่มั่นคงและประสิทธิภาพที่เชื่อถือได้
Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. เป็นผู้ผลิตรีเลย์จีนมืออาชีพที่เชี่ยวชาญด้านรีเลย์ยานยนต์ รีเลย์กำลัง รีเลย์สัญญาณ รีเลย์พลังงานใหม่ รีเลย์กะพริบ รีเลย์ปัดน้ำฝนไม่ต่อเนื่อง ซ็อกเก็ตรีเลย์ และโซลูชันชุดสายไฟ
ด้วยความสามารถในการผลิตขั้นสูง การสนับสนุนทางเทคนิคที่แข็งแกร่ง และประสบการณ์การบริการที่ครอบคลุม KEYONG ได้กลายเป็นซัพพลายเออร์รีเลย์ที่เชื่อถือได้สำหรับลูกค้าในและต่างประเทศที่กำลังมองหาผลิตภัณฑ์รีเลย์ที่เชื่อถือได้และความร่วมมือระยะยาว
หากคุณกำลังมองหาผู้ผลิตซัพพลายเออร์หรือโรงงานรีเลย์กำลังไฟลูกบาศก์ 4 PIN 5 PIN ที่เชื่อถือได้ในประเทศจีน KEYONG นำเสนอโซลูชั่นระดับมืออาชีพด้วยคุณภาพที่มั่นคงและบริการที่มีประสิทธิภาพ
