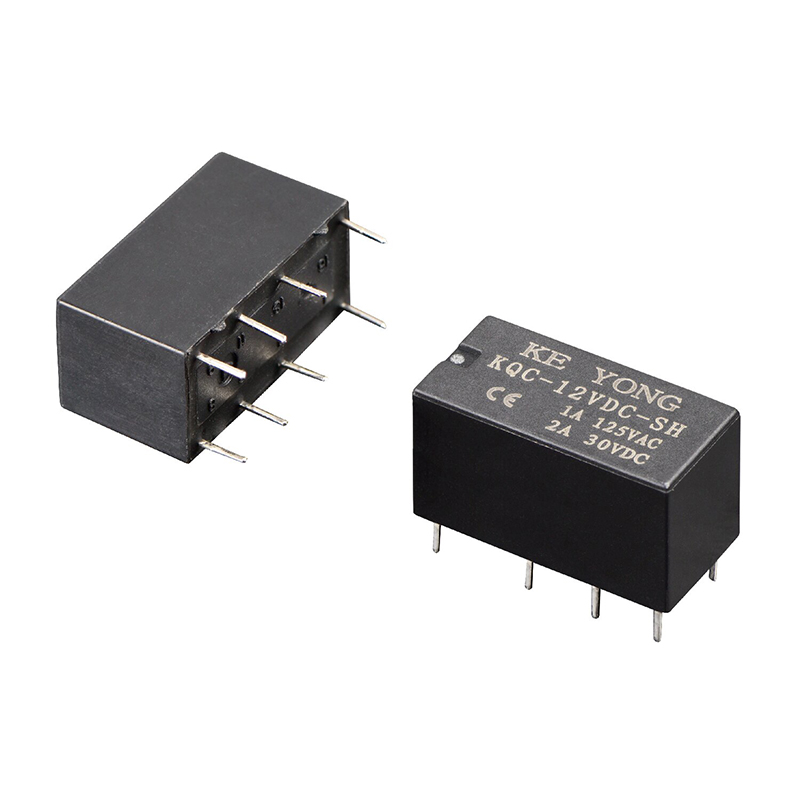

KEYONG KQC(4078) เป็นรีเลย์สัญญาณ DPDP แบบติดตั้งบนพื้นผิวขนาดกะทัดรัด ออกแบบมาเพื่อการสลับที่แม่นยำในการสื่อสารโทรคมนาคม การตรวจสอบทางการแพทย์ ระบบอัตโนมัติในสำนักงาน ระบบรักษาความปลอดภัย และแอปพลิเคชันควบคุมเซ็นเซอร์ มีหน้าสัมผัสแยกสองทางเพื่อการส่งสัญญาณที่เสถียร มีความสามารถในการสลับ 125VA/60W และพิกัดหน้าสัมผัส 2A 30VDC เพื่อประสิทธิภาพของวงจรที่เชื่อถือได้ สร้างขึ้นตามมาตรฐาน FCC Part 68 โดยให้ความต้านทานไฟกระชาก 1500V และความเป็นฉนวน 1000VAC เพื่อเพิ่มความเป็นฉนวนและความปลอดภัย การออกแบบ SMT ขนาดกะทัดรัดพิเศษรองรับการประกอบแบบหยิบและวางอัตโนมัติและการบัดกรีแบบรีโฟลว์ ในขณะที่โครงสร้างปิดผนึกด้วยอีพ็อกซี่ช่วยให้มั่นใจได้ถึงการป้องกันในระหว่างการบัดกรีและการทำความสะอาดด้วยคลื่น ทำให้เป็นตัวเลือกที่มีประสิทธิภาพและเชื่อถือได้สำหรับการผลิตอิเล็กทรอนิกส์สมัยใหม่
• หน้าสัมผัสแบบแยกส่วนเพื่อการสลับสัญญาณที่เสถียรและแม่นยำ
• ความจุสวิตช์ 125VA/60W
• อัตราการสัมผัส 2A 30VDC
• ต้านทานไฟกระชาก 1500V
• ความเป็นฉนวนไฟฟ้า 1000VAC
• การออกแบบ SMT ขนาดกะทัดรัดสำหรับการผลิตแบบอัตโนมัติ
• เคลือบอีพ็อกซี่เพื่อเพิ่มการปกป้องกระบวนการ
• ใช้พลังงานต่ำพร้อมการตอบสนองการสลับที่รวดเร็ว
• การทำงานแบบ Monostable และอายุการใช้งานที่ยาวนาน
• มีจำหน่ายในรูปแบบบรรจุภัณฑ์แบบเทปและม้วนหรือแบบหลอด
รีเลย์สัญญาณ DPDP แบบติดตั้งบนพื้นผิว KEYONG ได้รับการพัฒนาเพื่อตอบสนองข้อกำหนดการออกแบบวงจรสมัยใหม่ ซึ่งการเพิ่มประสิทธิภาพพื้นที่ PCB และความแม่นยำในการสลับเป็นสิ่งสำคัญ
ข้อดีที่สำคัญ ได้แก่ :
●โครงสร้างยึดพื้นผิวขนาดกะทัดรัดสำหรับการประกอบ PCB อัตโนมัติ
●การกำหนดค่าหน้าสัมผัส DPDP สำหรับการควบคุมวงจรที่ยืดหยุ่น
●ความไวในการสลับสูงสำหรับการส่งสัญญาณพลังงานต่ำ
●ความเป็นฉนวนที่ดีเยี่ยมเพื่อความปลอดภัยของวงจรที่เพิ่มขึ้น
●ประสิทธิภาพที่มั่นคงภายใต้การทำงานต่อเนื่อง
●อายุการใช้งานทางกลและไฟฟ้ายาวนาน
●เหมาะสำหรับกระบวนการบัดกรีแบบรีโฟลว์
ในฐานะซัพพลายเออร์รีเลย์ของจีนที่มีประสบการณ์ KEYONG รับประกันว่ารีเลย์สัญญาณ Surface Mount DPDP ทุกตัวจะมอบประสิทธิภาพที่สม่ำเสมอในการใช้งานการผลิตจำนวนมาก

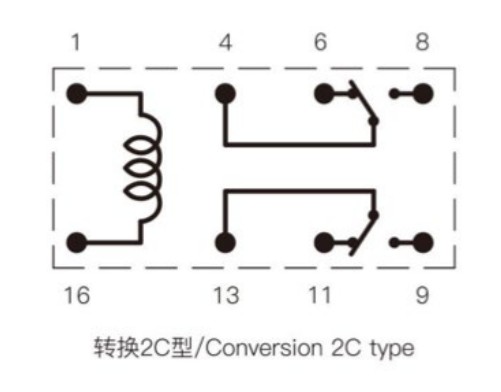

| ติดต่อจัด | 2ซี |
| ความต้านทานต่อการสัมผัส | ≤50mΩ(1A 6VDC) |
| ติดต่อวัสดุ | โลหะผสมเงิน: AgSnO₂In₂O₃、AgSnO₂、AgNi |
| อัตราการติดต่อ (Res.load) | 1A 120VAC,2A 30VDC |
| แรงดันไฟฟ้าสลับสูงสุด | 220VAC/30VDC |
| กระแสไฟสลับสูงสุด | 2เอ |
| กำลังสวิตชิ่งสูงสุด | 125VA/60W |
| ความทนทานทางไฟฟ้า ความถี่:360 ops/ชม.) | 1×10⁵ตัวเลือก/1×10⁴ตัวเลือก |
| ความทนทานทางกล (ความถี่: 18000 ops/ชม.) | 1×10⁷อ๊อฟ |
| การใช้พลังงาน(วัตต์) | 0.36 วัตต์(ลิตร) | 0.2 วัตต์(เอช) | ||||||||||||
| แรงดันไฟฟ้าที่กำหนด (VDC) | 03 | 05 | 06 | 09 | 12 | 18 | 24 | 03 | 05 | 06 | 09 | 12 | 18 | 24 |
| ความต้านทานคอยล์ (Ω±10%) | 25 | 69.4 | 100 | 225 | 400 | 900 | 1600 | 45 | 125 | 180 | 405 | 720 | 1620 | 2880 |
| แรงดันไฟฟ้ารับ (สูงสุด) | 75% (แรงดันไฟฟ้าที่กำหนด) | |||||||||||||
| แรงดันตกคร่อม (ขั้นต่ำ) | 5% (แรงดันไฟฟ้าที่กำหนด) | |||||||||||||
| แรงดันไฟฟ้าเกินพิกัดสูงสุดที่อนุญาต (VDC) | 130% (แรงดันไฟฟ้าที่กำหนด) | |||||||||||||
| ระดับฉนวน | บี/เอฟ | |
| ความต้านทานของฉนวน | 100MΩ(500VDC) | |
| ความเป็นฉนวน (กระแสไฟรั่ว 1mA) | ระหว่างคอยล์และหน้าสัมผัส | 1,000VAC 1 นาที |
|
|
ระหว่างผู้ติดต่อที่เปิดอยู่ | 500VAC 1 นาที |
| เวลาใช้งาน (ที่แรงดันไฟฟ้าที่กำหนด) | ≤6ms | |
| เวลาปล่อย (ไม่มีไดโอด) (ที่แรงดันไฟฟ้าที่กำหนด) | ≤5ms | |
| ความชื้น | ความชื้นสัมพัทธ์ 5%~85% | |
| อุณหภูมิแวดล้อม | -40°C~+85°C | |
| ทนต่อแรงกระแทก | มีประโยชน์ใช้สอย | 196 ม./วินาที² |
|
|
ทำลายล้าง | 980 ม./วินาที² |
| ความต้านทานการสั่นสะเทือน (แอมพลิจูดสองเท่า) | 10เฮิร์ต~55เฮิร์ต 1.5มม | |
| น้ำหนัก | ประมาณ 6 กรัม | |
| การก่อสร้าง | ฟลักซ์ปิดผนึกพิสูจน์อักษร | |
รีเลย์สัญญาณ DPDP แบบติดตั้งบนพื้นผิว KEYONG ถูกนำมาใช้กันอย่างแพร่หลายในระบบอิเล็กทรอนิกส์ที่มีความแม่นยำซึ่งต้องการการสลับสัญญาณกระแสต่ำที่เสถียร
การใช้งานทั่วไปได้แก่:
●โมดูลการสื่อสาร
●ระบบรักษาความปลอดภัยและการเฝ้าระวัง
●แผงควบคุมระบบอัตโนมัติทางอุตสาหกรรม
●ตัวควบคุมบ้านอัจฉริยะ
●เครื่องมือทดสอบ
●อุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์
●ระบบตรวจสอบพลังงานทดแทน
●ระบบเสริมอิเล็กทรอนิกส์ของยานยนต์
ในฐานะผู้ผลิตรีเลย์สัญญาณมืออาชีพในประเทศจีน KEYONG เป็นผู้จัดหาโซลูชันการถ่ายทอดสัญญาณ DPDP สำหรับ Surface Mount สำหรับอุตสาหกรรมที่หลากหลายทั่วโลก
1. รีเลย์สัญญาณ Surface Mount DPDP นี้เหมาะสำหรับการผลิต SMT อัตโนมัติหรือไม่
ใช่. รีเลย์ได้รับการออกแบบมาเป็นพิเศษสำหรับการติดตั้งบนพื้นผิว และเข้ากันได้กับสายการประกอบแบบหยิบและวางอัตโนมัติ ช่วยให้ลูกค้าปรับปรุงประสิทธิภาพการผลิตในขณะที่ยังคงความแม่นยำในการประกอบ
2. KEYONG รับประกันประสิทธิภาพการถ่ายทอดที่เสถียรได้อย่างไร
ในฐานะโรงงานรีเลย์ที่จัดตั้งขึ้นในจีน KEYONG ใช้สายการผลิตอัตโนมัติเต็มรูปแบบซึ่งมีอุปกรณ์การพัน การประกอบ การตรวจสอบ และการทดสอบที่มีความแม่นยำ รีเลย์สัญญาณ DPDP ที่ติดตั้งบนพื้นผิวทุกตัวผ่านการทดสอบพารามิเตอร์ทางไฟฟ้าที่เข้มงวด การทดสอบความต้านทานการสัมผัส และการตรวจสอบความทนทาน
3. KEYONG สามารถรองรับ OEM หรือข้อกำหนดที่กำหนดเองได้หรือไม่?
ใช่. KEYONG เป็นผู้ผลิตและผู้จัดจำหน่ายรีเลย์ OEM ที่มีประสบการณ์ เรารองรับแรงดันไฟฟ้าคอยล์แบบกำหนดเอง การกำหนดค่าเทอร์มินัล ข้อกำหนดด้านบรรจุภัณฑ์ และการปรับเปลี่ยนทางเทคนิคเฉพาะแอปพลิเคชันตามความต้องการของโครงการ
4. รีเลย์สัญญาณนี้มีใบรับรองอะไรบ้าง?
ผลิตภัณฑ์ KEYONG ได้รับการรับรองโดยองค์กรที่ได้รับการยอมรับในระดับสากล รวมถึง UL, TUV, CQC, CE และ RoHS เพื่อให้มั่นใจว่าสอดคล้องกับข้อกำหนดด้านคุณภาพและความปลอดภัยระดับโลก
5. กำลังการผลิตสำหรับคำสั่งซื้อจำนวนมากคือเท่าไร?
โรงงานรีเลย์ KEYONG ครอบคลุมพื้นที่ 12,000 ตารางเมตร และมีกำลังการผลิตมากกว่า 80 ล้านยูนิตรีเลย์ต่อปี ทำให้มั่นใจได้ถึงระยะเวลารอคอยสินค้าที่มั่นคงสำหรับคำสั่งซื้อรีเลย์สัญญาณ DPDP แบบติดตั้งบนพื้นผิวแบบมาตรฐานและแบบกำหนดเอง
Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. เป็นผู้ผลิตรีเลย์มืออาชีพที่รวม R&D การผลิต การขาย และบริการทางเทคนิค ตั้งแต่ปี 2012 KEYONG ได้สร้างความร่วมมือระยะยาวกับลูกค้าในด้านอุปกรณ์อิเล็กทรอนิกส์สำหรับยานยนต์ การชาร์จและจัดเก็บพลังงานทดแทน อุปกรณ์สื่อสาร ระบบอัตโนมัติทางอุตสาหกรรม และอุปกรณ์อิเล็กทรอนิกส์อัจฉริยะ
การเลือก KEYONG หมายถึงการทำงานโดยตรงกับผู้ผลิตและซัพพลายเออร์รีเลย์สัญญาณของจีนที่เชื่อถือได้ซึ่งมีความสามารถในการผลิตที่แข็งแกร่ง การควบคุมคุณภาพอย่างเข้มงวด และการสนับสนุนบริการที่ตอบสนอง
สำหรับผู้ซื้อที่ค้นหาผู้ผลิตรีเลย์สัญญาณ DPDP สำหรับ Surface Mount ที่เชื่อถือได้ KEYONG เสนอราคาโรงงานที่แข่งขันได้ คุณภาพคงที่ และการสนับสนุนโครงการอย่างมืออาชีพสำหรับ OEM ระดับโลกและความร่วมมือขายส่ง
